ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer
ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

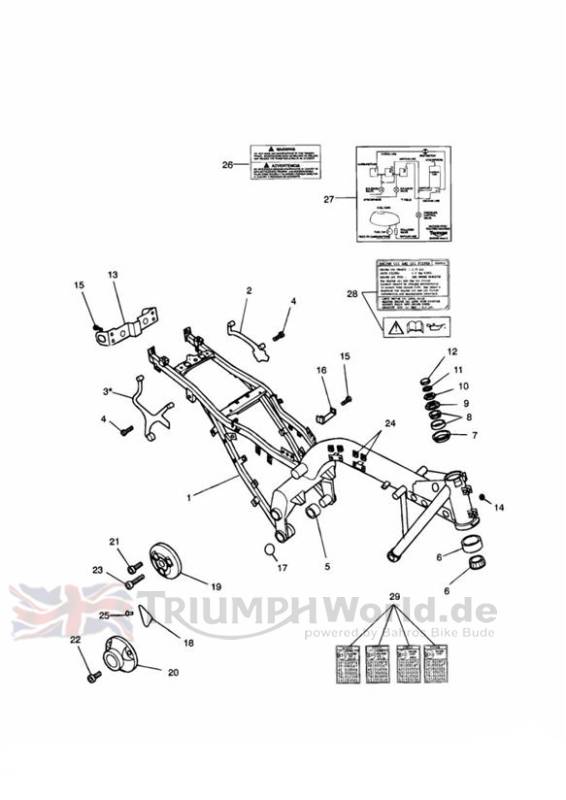

Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2078980 | Rahmen kompl. | 1 | >> 4901 Black |
1 | obs T2078930 | Rahmen kompl. | 1 | Grey Not US & South America |
1 | obs T2078935 | Rahmen kompl. | 1 | Grey US 49 States, SG & South America |
1 | obs T2078940 | Rahmen kompl. | 1 | Grey US CAL |
2 | obs 2070760-T0301 | Handgriff | 1 | >> 4502 Black LH |
2 | obs 2070762-T0301 | Handgriff | 1 | 4503 >> 4901 Black LH |
2 | obs 2070766-T0301 | Handgriff | 1 | 4902 >> Grey LH |
3 | obs 2070750-T0301 | Handgriff | 1 | >> 4502 Then deleted |
4 | T3202118 | Bolt, RHHF, M8 x 1.25 x 45, Slv | 42 | 2 off 4503 > |
5 | obs 2078691-T0301 | Buchse | 1 | |
6 | T3800031 | Bearing,30x55x17, Taper Roll | 1 | |
7 | 2070002-T0301 | Lagerring | 1 | |
8 | T3800032 | Bearing,24x47x15, Taper Roll | 1 | |
9 | obs 2040225-T0301 | EINSTELLMUTTER UNTEN, LENKKOPF | 1 | Lower |
10 | T2140210 | Adjuster Nut, Upper | 1 | |
11 | T2040061 | UNTERLEGSCHEIBE | 1 | |
12 | T2040060 | MUTTER | 1 | |
13 | obs 2070720-T0301 | Halterung | 1 | |
14 | T3450009 | Plug, M6 | 4 | |
15 | T3203222 | Bolt, HHF, M6 x 12, Slv | 6 | |
16 | obs 2070705-T0301 | Halter | 1 | |
17 | obs 3450190-T0301 | Abschlußstück | 1 | 4100 > |
18 | obs 3900072-T0301 | Plakette | 1 | 4902 > |
19 | obs 2071022-T0301 | Abdeckg. | 2 | 4902 >> Top |
20 | obs 2071032-T0301 | Abdeckg. | 2 | 4902 >> Bottom |
21 | T3050334 | Screw, Cap/Hd, M6 x 20, Slv | 2 | 4902 >> M6 x 20mm |
22 | obs 3050039-T0301 | Hutschraube | 6 | 4902 >> M6 x 8mm |
23 | 3050038-T0301 | Hutschraube | 6 | M6 x 10mm |
24 | T3351002 | Nut, Captive, U-Type, M5, Slv | 6 | Qty: 6/4 |
25 | T3300090 | Niet | 3 | |
26 | T3900169 | Label, Frame modification | 1 | US |
27 | obs T3930065 | LABEL, CARB DIAGRAM,4 CYL | 1 | Carb diagram US CAL 4 Cyl |
27 | obs T3930085 | LABEL, CARB DIAGRAM,3 CYL | 1 | Carb diagram US CAL 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter UK, NZ, AU, ZA, GR, CY, HK, MY, SE 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter CH, DE 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter NL 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter FR 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter IT 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter AR, ES 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter JP 4 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter BR, PT 4 Cyl |
28 | T3900136 | Schild | 1 | Oil & filter CA 3 & 4 Cyl |
28 | obs 3900010-T0301 | Schild | 1 | >> 16921 Oil & filter UK, NZ, AU, ZA, GR, CY, HK, MY, SE 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter CH, DE 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter NL 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter FR 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter IT 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter AR, ES 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter JP 3 Cyl |
28 | T3900136 | Schild | 1 | >> 16921 Oil & filter BR, PT 3 Cyl |
29 | obs 3900140-T0301 | TROPHY 1200 HEADSTOCK LABEL | 1 | >> 4901 ECE 4 Cyl |
29 | obs T3900150 | Schild | 1 | >> 4901 ECE 3 Cyl |
29 | obs T3900270 | Schild | 1 | 4902 >> ECE 3 Cyl |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
