ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

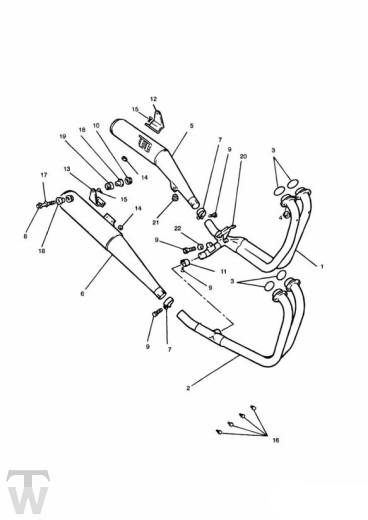

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2203501 | Downpipe Assy, LH | 1 | |
2 | obs T2203502 | Downpipe Assy, RH | 1 | |
3 | T2200229 | Exhaust Pipe Sealing Ring | 4 | |
4 | T3350301 | MUTTER M8 | 8 | |
5 | 2200150-T0301 | Schalld?mpfer | 1 | 4902 >> 16921 LH All except DE & SE |
5 | 2200150-T0301 | Schalld?mpfer | 1 | 4902 >> 9082 LH DE, SE |
5 | obs T2200635 | Schalld?mpfer | 1 | 9083 >> 16921 LH DE, SE |
5 | obs T2200755 | Schalld?mpfer | 1 | 16922 >> LH |
5 | obs T2200894 | Schalld?mpfer | 1 | 42767 >> LH |
6 | 2200160-T0301 | Schalld?mpfer | 1 | 4902 >> 16921 RH All except DE & SE |
6 | 2200160-T0301 | Schalld?mpfer | 1 | 4902 >> 9082 RH DE, SE |
6 | T2200625 | Schalld?mpfer | 1 | 9083 >> 16921 RH DE, SE |
6 | T2200765 | Schalld?mpfer | 1 | 16922 >> RH |
7 | T2201695 | Clamp, Exhaust, Polished | 2 | |
8 | T3200060 | Bolt, HHF, M8x55, Black | 2 | M8 x 55mm |
9 | T3330081 | Schraubbolzen | 6 | M8 x 35mm |
10 | T3350004 | Flanschmutter | 2 | |
11 | obs 2200175-T0301 | Klammer | 1 | |
12 | obs 2200099-T0301 | Halter | 1 | LH |
13 | 2200098-T0301 | Halter | 1 | RH |
14 | T3350012 | Sich.mutter | 4 | |
15 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | |
16 | obs 3150006-T0301 | Schraube | 2 | |
17 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
18 | T3010048 | Flanged Sleeve, M8 x 12.4 x 17.2 | 4 | |
19 | obs 2200045-T0301 | Gummibuchse | 4 | |
20 | obs 2200055-T0301 | Halter | 1 | |
21 | T2200254 | Stop, Centrestand | 1 | |
22 | obs 2200065-T0301 | Buchse | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
