ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

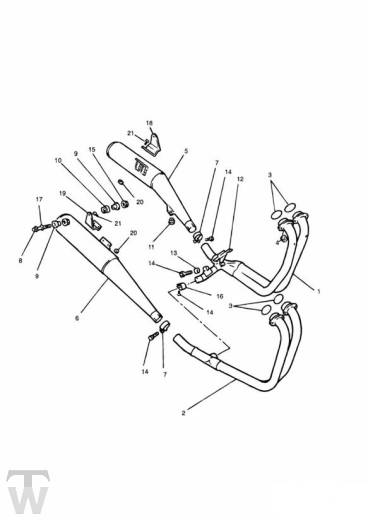

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs 2200021-T0301 | Flammrohr links | 1 | Chrome |
1 | obs 2200270-T0301 | Flammrohr links | 1 | CH |
2 | obs 2200022-T0301 | Flammrohr re. | 1 | Chrome |
2 | obs 2200275-T0301 | Flammrohr re. | 1 | CH |
3 | T2200229 | Exhaust Pipe Sealing Ring | 4 | |
4 | T3350301 | MUTTER M8 | 8 | |
5 | obs 2200041-T0301 | Schalld?mpfer | 1 | Chrome LH Welded bracket silencer |
5 | obs 2200041-T0301 | Schalld?mpfer | 1 | Chrome LH Bolt-on bracket silencer |
6 | obs 2200042-T0301 | Schalld?mpfer | 1 | Chrome RH Welded bracket silencer |
6 | obs 2200042-T0301 | Schalld?mpfer | 1 | Chrome RH Bolt-on bracket silencer |
7 | 2200080-T0301 | Schelle, auspuffrohr- | 2 | Chrome |
8 | obs 3200029-T0301 | Schraubbolzen | 2 | M8 x 55mm |
9 | T3010048 | Flanged Sleeve, M8 x 12.4 x 17.2 | 4 | |
10 | obs 2200045-T0301 | Gummibuchse | 4 | |
11 | T2200254 | Stop, Centrestand | 1 | |
12 | obs 2200055-T0301 | Halter | 1 | |
13 | obs 2200065-T0301 | Buchse | 1 | |
14 | obs T3330080 | Schraubbolzen | 6 | M8 x 35mm |
15 | T3350004 | Flanschmutter | 2 | |
16 | T2201675 | Clamp, Exhaust, S/S | 1 | |
17 | T3555033 | Washer,8.4 x 24 x 2 | 2 | |
18 | obs 2200096-T0301 | Halter | 1 | LH |
19 | obs 2200094-T0301 | Halter | 1 | RH |
20 | T3350003 | Sich.mutter | 4 | |
21 | T3330334 | Screw, Tx, Pan/Hd, M6 x 16, Slv | 4 | M6 x 16mm |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
