ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

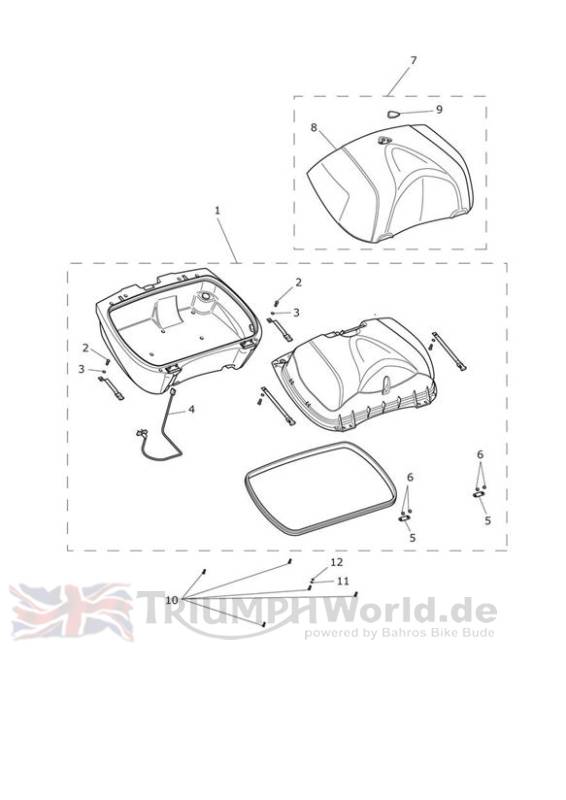

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2356395 | Top Box Assembly, Coverless | 1 | |
2 | T3300062 | Niet | 12 | |
3 | T3550249 | Washer,11 x 5.1 x 0.8 | 10 | |
4 | T2353262 | Subharness, Top Box, M,2-pin | 1 | |
5 | T2353279 | Washer, Plate, Hinge | 2 | |
6 | T3350010 | Sich.mutter | 4 | |
7 | A9508156-JI | Lid Cover Kit, Top Box | 1 | Pacific Blue |
7 | T2350101-MM | Lid Cover Assy, Coloured | 1 | Lunar Silver > 657552 |
7 | A9508156-PR | Lid Cover Kit, Top Box | 1 | Phantom Black - 657553 > |
8 | T2350095 | Top Box, Lid Cover | 1 | |
9 | T3950110 | Triumph Triangular Badge | 1 | |
10 | T3331432 | Screw, Pan/Hd, Torx, M4 x 18, Slv | 5 | |
11 | T2350628 | Washer, Rubber | 1 | |
12 | T3551088 | Washer,4.25 x 8 x 0.8 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
