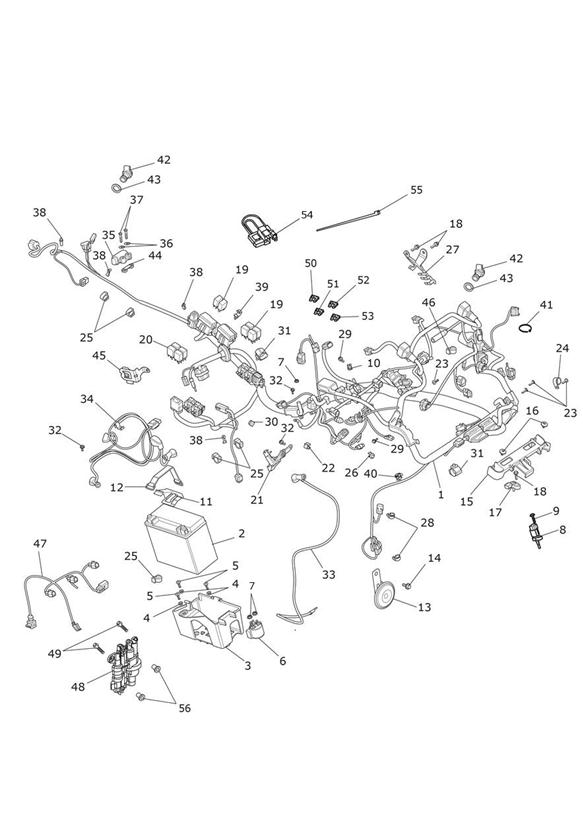

Hauptkabelbaum Elektrik - Trophy 1215 SE

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2500839	Kit, Main Harness, Audio & Tes	1	> 691830
1	T2500857	Main Harness, Audio & Tes	1	691831 >
2	T2502450	BATTERY,20AH	1
3	obs T2501915	Moulding, Battery Tray	1
4	T3010061	Flanged Sleeve, M6 x 9 x 3.25	3
5	T3330334	Screw, Tx, Pan/HD, M6 x 16, Slv	3
6	T1310008	Starter Solenoid Assy	1
7	T3350003	Sich.mutter	3
8	T1290088	Sensor, Air Temperature	1
9	T3331414	Screw, S/Tap, Tx,5 x 16	1
10	T3350129	Nut, Captive, M5	1
11	T2500990	Moulding, Battery Cover	1
12	T2501740	Battery Strap	1
13	T2500873	Horn Assy, Low-Tone	1
14	T3205156	Bolt, HHF, Lghtd, M8 x 18, Slv	1
15	T2507050	Moulding, ECU Bracket	1
16	T3330726	Screw, Btn/Hd, M6 x 12, Slv	2
17	T1290975	Air Pressure Sensor	1
18	T3202304	Bolt, RHHF, M6 x 20, Slv	3
19	T2507727	Relay, Normally Open, Diode	6
20	T2507728	Relais	3
21	T2501931	Moulding, Harness Bracket	1
22	obs T3700201	Clip, Edge Type, Single	1	> 691830
23	T3701098	Firtree, Dia 5 x 18	4
24	T3700096	D'p' clip	1
25	T2504511	S-Clip	5
26	T3700233	Clip, Brake Hose	1
27	T2500888	Bracket, Connectors, LHS	1
28	T3700182	Clip, Omega,18mm x 14mm	2
29	T3330892	Bolt, RHHF, M5 x 15, S5041	2
30	T3700196	Wire Clip,4mm	1
31	T3701010	Clip, Cable, Dia 21mm	2
32	T3203222	Bolt, HHF, M6 x 12, Slv	3
33	T2501920	Starter Lead	1
34	T2502504	Lead, Battery, Positive/Negative	1
35	T2502405	Switch, Fall Detection	1
36	T3551066	Washer,4.3 x 12.0 x 1.0	2
37	T3330390	Screw, H/Hd, M4 x 25, Slv, Enc	2
38	T3700091	Schelle, kabel-	4
39	T3700072	Kabelverbinder	1
40	T3700193	Clip, Double, Firtree	1
41	T3700257	Cable Tie, Hook & Loop,152	1
42	T2505075	Steckdose	2
43	T3550211	Unterlegscheibe	2
44	T2502429	Bracket, Fall Detect Mount	1
45	T2502032	Bracket, Alarm	1
46	T2504512	S Clip,3.5 - 4.5	1
47	T2503577	Engine Subharness	1
48	T2501069	Moulding, Crankcase Tidy	1
49	T3205065	Bolt, HHF, Lghtd, M6 x 20, Enc	2
50	T2501305	5a sicherung	1
51	T2501310	10a sicherung	8
52	T2501315	15a sicherung	4
53	T2501320	20a sicherung	6
54	T2509876	Flylead, ETC, JP	1	JP Only - 682880 >
55	T3700015	Kabelbinder	1
56	T3010062	Flanged Sleeve, M6 x 7.8 x 2.85	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
