Schwinge - Trophy 1215

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

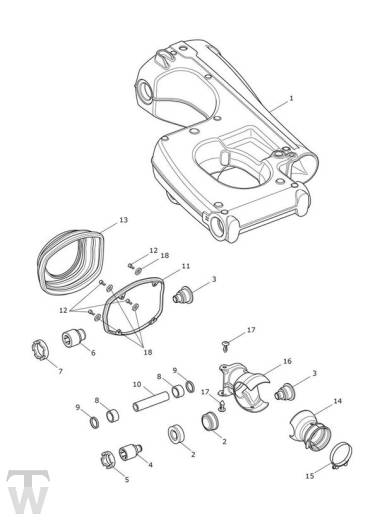

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2050178	Swingarm Spares Assy	1	Includes items,2,8 & 9
2	T3800062	BRG/SEAL, TAPER ROLLER,174013	2
3	T2050666	Pivot Pin, M30	2
4	T2050321	Pivot Pin, M30 x 1.5, Hdless	1
5	T2057048	Locking Ring, M30 x 1.5	1
6	T2050502	Pin, Pivot, M36, Hdless	1
7	T2050910	Lock Ring, M36	1
8	T3800199	Bearing, Needle Roller,20 x 26 x 20	2
9	T3600178	Seal,20 x 26 x 4	2
10	T2057399	Sleeve, Ground Steel,90mm	1
11	T2050190	Boot, Clip	1
12	T3051055	Screw, Cap/Hd, M5 x 10, Slv, Enc	4
13	T2050185	Rubber Boot, Rear	1
14	T2050158	Cover, Output Shaft	1
15	T2102115	Splint	1
16	T2050159	Cover, Driveshaft	1
17	T3701170	Plastic Rivet, Screw Type	2
18	T3550249	Washer,11 x 5.1 x 0.8	4

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
