Telegabel - Trophy 1215

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

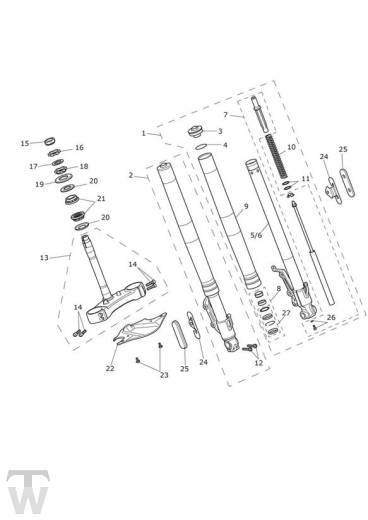

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2043917	Stanchion Assy, Spares Kit	1	> 569199
1	obs T2043960	Stanchion Assy, LH	1	569200 > 577127
1	obs T2043917	Stanchion Assy, Spares Kit	1	577128 > 587395
1	obs T2043960	Stanchion Assy, LH	1	587396 >
2	obs T2043917	Stanchion Assy, Spares Kit	1	> 569199
2	obs T2043950	Stanchion Assy, RH	1	569200 > 577127
2	obs T2043917	Stanchion Assy, Spares Kit	1	577128 > 587395
2	obs T2043950	Stanchion Assy, RH	1	587396 >
3	obs T2043911	Fork Cap Complete	2
4	T2043912	O Ring, Fork Cap	2
5	T2043921	Innertube, Inc Axle Clamp, LH	1
6	T2043913	Innertube, Inc Axle Clamp, RH	1
7	obs T2043914	Cartridge Kit, Complete	2
8	T2043902	Seal & Bearing Kit	2
9	obs T2043918	Outer Tube, Spares Kit	1	> 569199
9	T2043916	Outer Tube, Black	2	569200 >
10	T2043906	Fork Spring	2
11	T2043909	Spacer Ring,1.5mm	4
12	T3050324	Screw, Cap/Hd, M8 x 1.25 x 35, Slv	2
13	T2043999	Lower Yoke Assembly	1
14	T3050323	Screw, Cap/Hd, M8 x 30, Slv	4
15	T2044007	Nut, Yoke, M27	1
16	T2040304	ABSCHLUSSMUTTER, M 30	1
17	obs T2041306	Washer, Headstock	1
18	T2040301	Adjuster Nut, M30, Lower	1
19	T2046559	Cover, Headstock Bearing	1
20	T3600234	Dichtung, staubschutz-	2
21	T3800091	Lager	2
22	T2044008	Air Deflector, Lower Yoke	1
23	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2
24	T2707224	Front Reflector Bracket	2
25	T2700454	Orang. reflekt.	2
26	T2041792	Cartridge, Washer & Screw Kit	1	Contains 2 screws & 2 washers
27	T2044902	Seal Kit	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
