ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

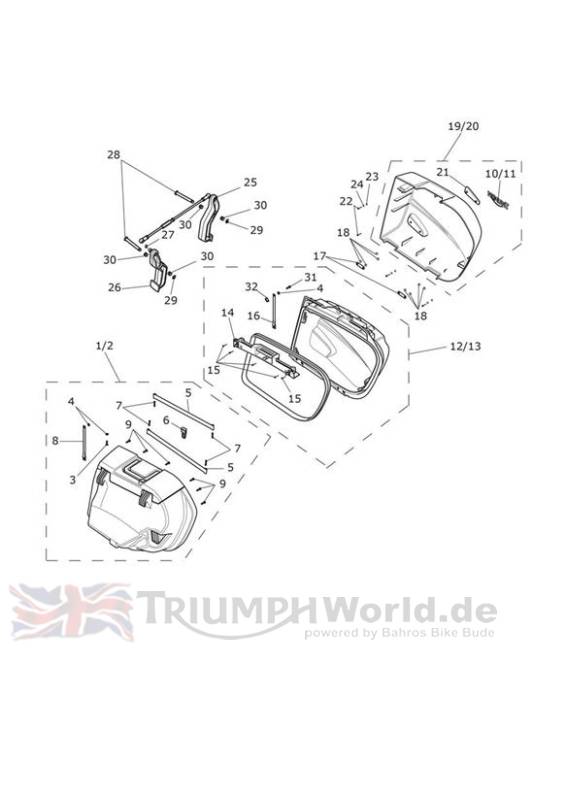

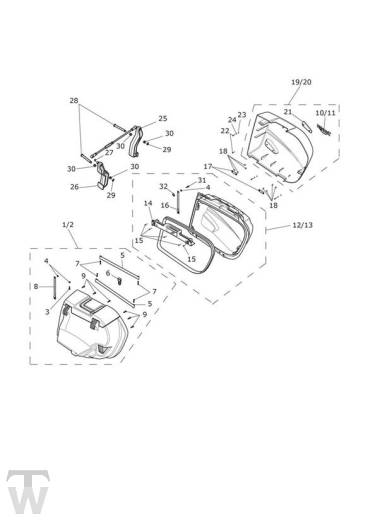

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2356847 | Base Assy, RH, Pannier Kit | 1 | |
2 | T2356848 | Base Assy, Pannier, LH, Kit | 1 | |
3 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 2 | |
4 | T3550249 | Washer,11 x 5.1 x 0.8 | 28 | |
5 | T2356025 | Strap, Retention, Pannier | 4 | |
6 | T2356035 | Hook, Tension Strap, Luggage | 2 | |
7 | T2356036 | Bar, Strap Retaining, Luggage | 8 | |
8 | T2357006 | Spares Kit, Lid Straps, Pannier | 1 | |
9 | T3331432 | Screw, Pan/Hd, Torx, M4 x 18, Slv | 34 | |
10 | T2309725 | Badge, Pannier, LH | 1 | |
11 | T2309726 | Badge, Pannier, RH | 1 | |
12 | T2350280 | Kit, Carcass Assy, Pannier, RH | 1 | Painted Panel NOT included |
13 | T2350281 | Kit, Carcass Assy, Pannier, LH | 1 | Painted Panel NOT included |
14 | T2353250 | Latch Mechanism, Lid, Assy | 2 | |
15 | T3331432 | Screw, Pan/Hd, Torx, M4 x 18, Slv | 10 | |
16 | T2357006 | Spares Kit, Lid Straps, Pannier | 1 | |
17 | T2353279 | Washer, Plate, Hinge | 4 | |
18 | T3350010 | Sich.mutter | 8 | |
19 | T2356090-JI | Lid Assy, Pannier, RH | 1 | Pacific Blue |
19 | T2356090-MM | Lid Assy, Pannier, RH | 1 | Lunar Silver > 657552 |
19 | T2356090-PR | Lid Assy, Pannier, RH | 1 | Phantom Black - 657553 > |
20 | T2356091-JI | Lid Assy, Pannier, LH | 1 | Pacific Blue |
20 | T2356091-MM | Lid Assy, Panneir, LH | 1 | Lunar Silver > 657552 |
20 | T2356091-PR | Lid Assy, Pannier, LH | 1 | Phantom Black - 657553 > |
21 | T2700830 | Reflector, Red, Tapered | 2 | All Except JP |
21 | T2700832 | Reflector, Amber, Tapered | 2 | JP Only |
22 | T3331432 | Screw, Pan/Hd, Torx, M4 x 18, Slv | 8 | |
23 | T2350628 | Washer, Rubber | 6 | |
24 | T3551088 | Washer,4.25 x 8 x 0.8 | 6 | |
25 | T2350923 | Link Arm, LH & Rod Assy | 1 | |
26 | T2350922 | Link Arm, RH | 1 | |
27 | T2350909 | Wire Clip, Socket Retention | 1 | |
28 | T2356532 | Pivot Pin, Dia 8.0 x 62 | 2 | |
29 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 2 | |
30 | T3750022 | Bush,8 x 10 x 8, Zero Tol | 4 | |
31 | T3330648 | Screw, Pan/Hd, Tx, M5 x 20, Slv | 2 | |
32 | T3350010 | Sich.mutter | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
