Fussrasten - Trophy 1215

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

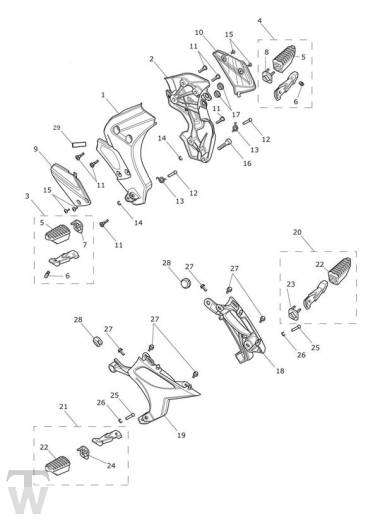

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2081642	Control Plate, RH	1
2	T2081643	Control Plate, LH	1
3	T2081122	Footrest Assy, Front, RH	1
4	T2081123	Footrest Assy, Front, LH	1
5	T2084405	Footrest Rubber	2
6	T2084411	Bank Angle Peg	2
7	T2084407	Rear Footrest Detent Plate, RH	1
8	T2084408	Rear Footrest Detent Plate, LH	1
9	T2087175	Heel Guard, RH	1
10	T2087176	Heel Guard, LH	1
11	T2020609	Bolt, Disc, M8 x 30, Slv, Enc	6
12	T2081687	Pin, Pivot, Footrest	2
13	T2081130	Spring, Footrest Return	2
14	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	2
15	T3331061	Bolt, But/Hd, M5 x 11, Shld, Slv	4
16	T3332127	Cap Head Screw, M10 x 50	1
17	T3020135	Gummi	2
18	T2081647	Rear Footrest Hanger, Lh	1
19	T2081646	Rear Footrest Hanger, RH	1
20	T2084402	Rear Footrest Assy, LH	1
21	T2084401	Rear Footrest Assy, RH	1
22	T2084405	Footrest Rubber	2
23	T2084408	Rear Footrest Detent Plate, LH	1
24	T2084407	Rear Footrest Detent Plate, RH	1
25	T2081687	Pin, Pivot, Footrest	2
26	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	2
27	T3205254	Bolt, HHF, Lghtd, M8 x20, Slv	6
28	T2088888	Buffer, Pannier Mount	2
29	obs T2309971	Pad, Adhesive,25 x 9	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
