Cockpit Halter - Trophy 1215

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

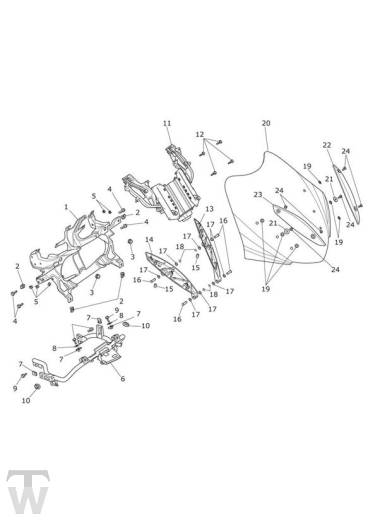

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2304114	Front Subframe	1
2	T3350111	Nut, Captive, M6	4
3	T3020030	Gummilager	2
4	T3200092	Bolt, RHHF, M8 x 30, Slv, Enc	4
5	T3350129	Nut, Captive, M5	5
6	T2304115	Front Subframe, Fabrication	1
7	T3350109	Captive Nut, M8, Slv	4
8	T3555033	Washer,8.4 x 24 x 2	2
9	T3205457	Bolt, HHF, Lghtd, M8 x 20, Enc	4
10	T3020059	Grommet, Bodywork	2
11	T2304944	Screen Adjustment Mechanism	1	> 582450
11	T2304994	Screen Adjustment Mechanism	1	582451 >
	T2305484	ASM, Screen Motor	1	> 582450 - Not Illustrated - Part of Screen Adj Mechanism
	T2305489	ASM, Screen Motor	1	582451 > - Not Illustrated - Part of Screen Adj Mechanism
	T2305485	ASM, Upper Arm, Screen Mechanism	2	Not Illustrated - Part of Screen Adj Mechanism
	T2305486	ASM, Lower Arm, Screen Mechanism	1	Not Illustrated - Part of Screen Adj Mechanism
	T2305487	Torsion Springs, Screen Mechanism	1	Not Illustrated - Part of Screen Adj Mechanism
	T2305488	Rubber Covers, Screen Mechanism	1	Not Illustrated - Part of Screen Adj Mechanism
12	T3200148	Bolt, RHHF, M6 x 30, Slv	4
13	T2304116	Screen Support, LH	1
14	T2304117	Screen, Support, RH	1
15	T3021180	Rubber Foot, Dia 11.0 x 15.6	2
16	T2304540	Pivot Pin,8.1 x 22.5	4
17	T3750011	Bush, Flanged,8 x 10 x 4	8
18	T2304158	Circlip, Ext,8, Quick Release	4
19	T3600331	Rubber Washer	6
20	T2304110	Screen, Standard	1
21	T3550316	Nylon Washer	2
22	T2304112	Screen Mounting Cover, LH	1
23	T2304113	Screen Mounting Cover, RH	1
24	T3331062	Bolt, But/Hd, M5 x 16, Shld, Slv	6

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
