ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

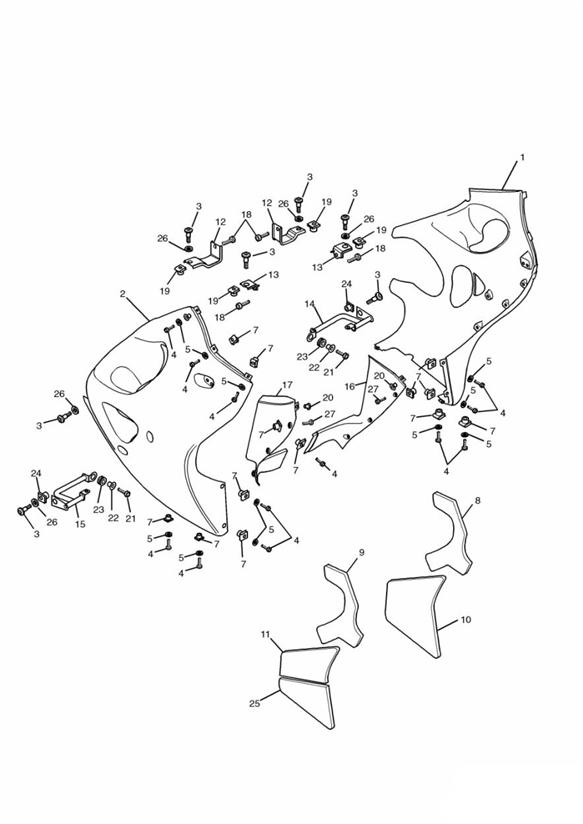

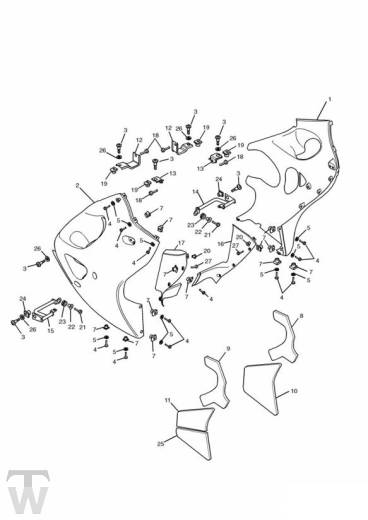

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2304620-FA | Seitenverkleidung links | 1 | >> 111989 Racing Yellow |
| 1 | obs T2304620-MH | Seitenverkleidung links | 1 | >> 111989 Aluminium Red Dot Fade |
| 1 | obs T2304624-MH | Seitenverkleidung links | 1 | >> 111989 Aluminium Silver All Silver Bike |
| 1 | obs T2304622-FA | Seitenverkleidung links | 1 | 111990 >> 115673 Racing Yellow |
| 1 | obs T2304622-MH | Seitenverkleidung links | 1 | 111990 >> 115673 Aluminium (Red) |
| 1 | obs T2304623-MH | Seitenverkleidung links | 1 | 112530 >> 116036 Aluminium (Blue) |
| 1 | obs T2304622-HG | Seitenverkleidung links | 1 | >> 115673 Roulette Green |
| 1 | obs T2304623-FA | Seitenverkleidung links | 1 | 115674 >> 161317 Racing Yellow |
| 1 | obs T2304623-JD | Seitenverkleidung links | 1 | 115674 >> 161317 Caspian Blue |
| 1 | obs T2304623-PG | Seitenverkleidung links | 1 | 136916 >> Jet Black |
| 1 | obs T2304623-CM | Seitenverkleidung links | 1 | 161318 >> Tornado Red |
| 1 | obs T2304621-MH | Seitenverkleidung links | 1 | 161318 >> Aluminium Silver |
| 2 | obs T2304610-FA | Seitenverkleidung rechts | 1 | >> 111989 Racing Yellow |
| 2 | obs T2304610-MH | Seitenverkleidung rechts | 1 | >> 111989 Aluminium Red Dot Fade |
| 2 | obs T2304614-MH | Seitenverkleidung rechts | 1 | >> 111989 Aluminium Silver All Silver Bike |
| 2 | obs T2304612-FA | Seitenverkleidung rechts | 1 | 111990 >> 115673 Racing Yellow |
| 2 | obs T2304612-MH | Seitenverkleidung rechts | 1 | 111990 >> 115673 Aluminium (Red) |
| 2 | obs T2304613-MH | Seitenverkleidung rechts | 1 | 112530 >> 116036 Aluminium (Blue) |
| 2 | obs T2304612-HG | Seitenverkleidung rechts | 1 | >> 115673 Roulette Green |
| 2 | obs T2304613-FA | Seitenverkleidung rechts | 1 | 115674 >> 161317 Racing Yellow (Decal Not Available) |
| 2 | obs T2304613-JD | Seitenverkleidung rechts | 1 | 115674 >> 161317 Caspian Blue |
| 2 | obs T2304613-PG | Seitenverkleidung rechts | 1 | 136916 >> Jet Black |
| 2 | obs T2304613-CM | Seitenverkleidung rechts | 1 | 161318 >> Tornado Red |
| 2 | obs T2304611-MH | Seitenverkleidung rechts | 1 | 161318 >> Aluminium Silver |
| 3 | T3330848 | Bolt, But/Hd, M6 x 21, Shld, Slv | 8 | >> 102797 M6 x 21mm Stainless |
| 3 | T3330848 | Bolt, But/Hd, M6 x 21, Shld, Slv | 8 | 102798 > |
| 4 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 10 | |
| 5 | T3550094 | Unterlegscheibe | 10 | |
| 6 | T3350050 | Wellnut, M5 | 2 | |
| 7 | T3351052 | Nut, Captive,4-5.5mm | 14 | |
| 8 | T2303930 | Schaumst.polst. | 1 | LH Small |
| 9 | obs T2303920 | Schaumst.polst. | 1 | RH Small |
| 10 | T2303910 | Schaumst.polst. | 1 | LH Large |
| 11 | obs T2303900 | Schaumst.polst. | 1 | RH Large |
| 12 | obs T2303780 | Halterung | 1 | Lower |
| 13 | obs T2303770 | Halterung | 1 | Upper |
| 14 | obs T2303801 | Halterung | 1 | |
| 15 | obs T2303791 | Halterung | 1 | |
| 16 | obs T2303690 | Innenverkleidung li | 1 | |
| 17 | obs T2303680 | Innenverkleidung re | 1 | |
| 18 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 4 | |
| 19 | T3350111 | Nut, Captive, M6 | 4 | |
| 20 | T3700120 | Niet | 6 | |
| 21 | T3205083 | Bolt, HHF, LGHTD, M6 x 28, Slv | 2 | |
| 22 | T3010014 | Buchse | 2 | |
| 23 | T3020031 | Grommet; 11.8 x 2.5 x 10 | 2 | |
| 24 | T3351021 | Nut, Captive, M6, Slv | 2 | |
| 25 | obs T2303940 | Schaumst.polst. | 1 | RH lower |
| 26 | T3550098 | Scheibe | 8 | 102797 > |
| 27 | T3331063 | Bolt, But/Hd, M5 x 17, Slv | 6 | >> 130446 |
| 27 | T3330941 | Screw, But/Hd, Skt, M5 x 16, Slv | 6 | 130447 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
