ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

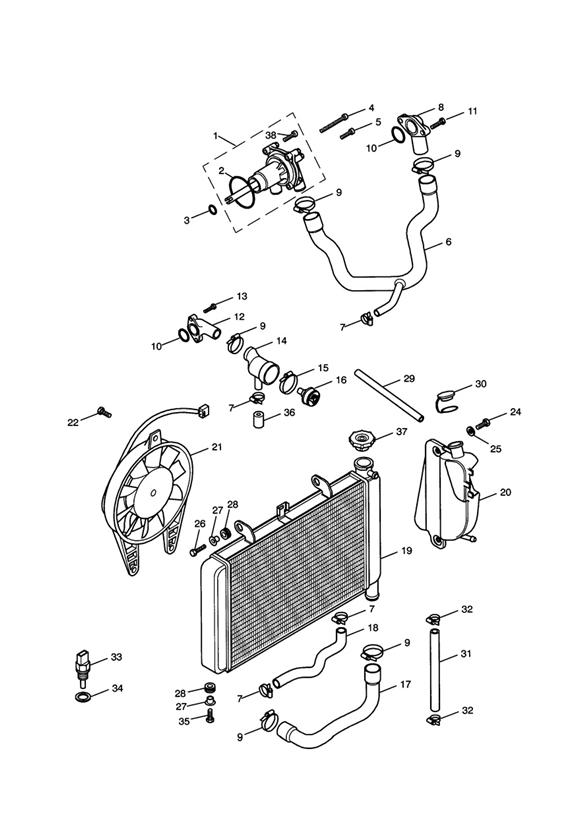

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2108001 | Pumpe, kuehlwasser- | 1 | |
2 | obs T2108008 | Dichtung | 1 | |
3 | obs T3600300 | O-ring | 1 | |
4 | T3330105 | DScrew, torx | 1 | M6 x 75mm |
5 | T3330107 | DScrew, torx | 1 | M6 x 35mm |
6 | T2100806 | Schlauchleitung | 1 | Pump to Block |
7 | T2102111 | Schl.schelle | 4 | |
8 | T2107009 | Kit, Water Elbow, Cast | 1 | |
9 | T2102242 | Schl.schelle | 5 | |
10 | T3600190 | O-ring | 2 | |
11 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
12 | obs T2108016 | Knie | 1 | |
13 | obs T3202030 | Schraubbolzen, M6 x 20 | 2 | M6 x 28mm |
14 | T2108031 | Schlauchleitung | 1 | Head to Radiator |
15 | T2102115 | Splint | 1 | |
16 | obs 2102130-T0301 | Thermostat | 1 | |
17 | T2108023 | Schlauchleitung | 1 | Radiator to Pump |
18 | T2108024 | Schlauchleitung | 1 | Oil Cooler to Radiator |
19 | obs T2108002 | Kühler | 1 | |
20 | obs T2101360 | Ausdehn.behält. | 1 | |
21 | obs T2108050 | Lüfter | 1 | |
22 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 3 | |
24 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
25 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
26 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 1 | |
27 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
28 | T3020153 | Grommet,13 x 3 x 10 | 4 | |
29 | T3620300 | Leitung, kraftstoff- | 1 | |
30 | T2100997 | Cap, Expansion Tank | 1 | |
31 | obs T2101361 | Schlauchleitung | 1 | |
32 | T3700440 | Clip, Hose,11-12.5mm | 2 | |
33 | T2100807 | Sensor, Coolant Temp | 1 | Engine coolant |
34 | T3550571 | Washer, Cu, OD 16 x ID 12.5 | 1 | |
35 | T3205066 | Bolt, HHF, Lghtd, M6 x 20, Slv | 2 | |
36 | obs T2108101 | Anschlag | 1 | |
37 | T2108005 | Verschlußdeckel, kühler- | 1 | |
38 | obs T2108006 | Entl?ft.schr. | 1 | |
39 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
