Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

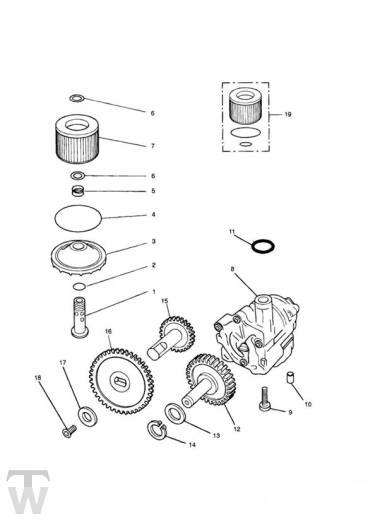

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs 1210131-T0301 | SCHRAUBE, OELFILTER | 1 | |
| 2 |  3600003-T0301 | O-ring | 1 | |
| 3 | 1230011-T0301 | OELFILTERDECKEL | 1 | |
| 4 | 3600025-T0301 | O-ring | 1 | |
| 5 | obs 1210140-T0301 | FEDER, OELFILTER | 1 | |
| 6 | 3550004-T0301 | Unterlegscheibe | 2 | |
| 7 | T1219000 | Oil Filter | 1 | |
| 8 | obs 1210005-T0301 | OELPUMPE, BAUGRUPPE | 1 | |
| 9 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 4 | |
| 10 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
| 11 | T3600013 | O Ring | 1 | |
| 12 | obs 1210290-T0301 | ZAHNRAD & WELLE, OELPUMPE | 1 | >> 23706 |
| 12 | obs T1210790 | ZAHNRAD & WELLE, OELPUMPE | 1 | 23707 > |
| 13 | T3555003 | Washer,12 x 18 x 1.2 | 1 | |
| 14 | obs 3500008-T0301 | Seegerring | 1 | |
| 15 | obs 1210305-T0301 | ZAHNRAD & ZWISCHENWELLE OELPUM | 1 | >> 23706 Intermediate |
| 15 | obs T1210805 | ZAHNRAD & WELLE, OELPUMPE | 1 | 23707 >> Intermediate |
| 16 | obs 1210035-T0301 | ZAHNRAD NEBENANTRIEB, OELPUMPE | 1 | >> 23706 Auxiliary |
| 16 | obs T1210535 | ZAHNRAD NEBENANTRIEB, OELPUMPE | 1 | 23707 >> Auxiliary |
| 17 | obs 3550033-T0301 | Scheibe | 1 | |
| 18 | obs 3330280-T0301 | Schraube | 1 | M5 x 10mm |
| 19 | 3990070-T0301 | Element | 1 | Comprises 1 off each of items 2,4, & 7 above |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
