Fussrasten - Speed Triple Vergaser

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

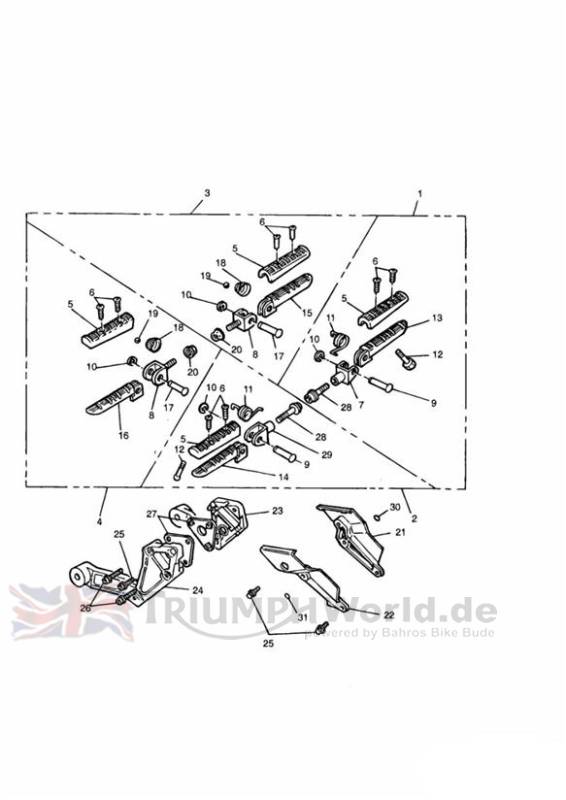

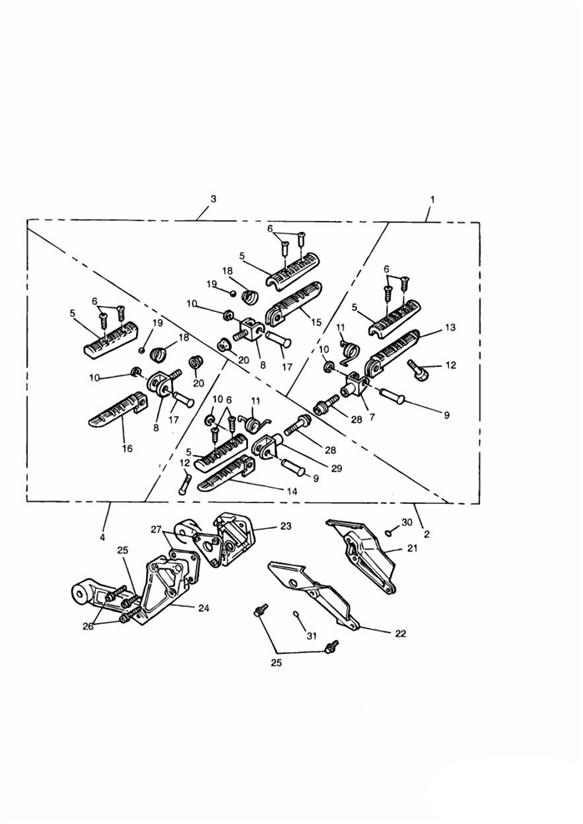

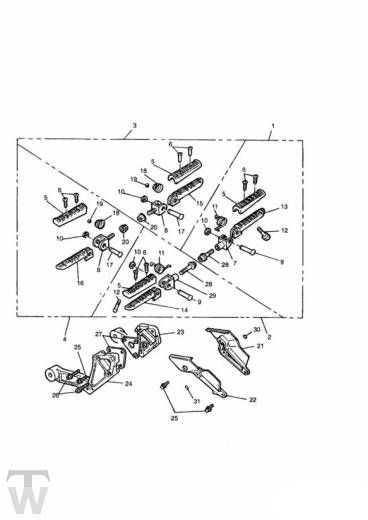

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs 2080105-T0301	Fußrastenanlage vorn	1	LH
2	2080106-T0301	Fußrastenanlage vorn	1	RH
3	2080056-T0301	Fußrastenanlage hinten	1	LH
4	2080057-T0301	Fußrastenanlage hinten	1	RH
5	2080031-T0301	Gummi	4
6	T3330696	Screw, But/Hd, M5 X 16, Slv	8
7	obs 2080071-T0301	Befestigung, schwenkarm-	1	LH front
8	obs 2080024-T0301	Schwenkhalterg.	2	Rear
9	T2080722	Pivot Pin, Footrest	2	Front
10	T3500210	Circlip, Ext,8 x 1	4
11	T2080819	Return Spring, Footrest	2
12	obs 2080033-T0301	Stift	2
13	2080027-T0301	Fußstütze	1	LH front
14	2080028-T0301	Fußstütze	1	RH front
15	2080029-T0301	Fußstütze	1	LH rear
16	2080030-T0301	Fußstütze	1	RH rear
17	T2080721	Pivot Pin, Footrest	2	Rear
18	T2080724	Spring, Footrest (Rear)	2
19	T2080725	Detent Ball	2
20	T3350250	Locknut, Flanged, M10	2	M10
21	obs T2080312	Halterung links	1
22	obs T2080311	Halterung rechts	1
23	obs 2080123-T0301	Fußrasten Halter	1	LH
24	obs 2080124-T0301	Fußrasten Halter	1	RH
25	T3202319	Bolt, HHF, M8 x 35, Slv	6	M8 x 30mm
26	obs T3200042	Schraubbolzen	4	M8 x 55mm
27	obs 2070726-T0301	Klammer	1	RH
27	obs 2070727-T0301	Klammer	1	LH
28	obs 3330600-T0301	Schraube	2	M10 x 30mm
29	obs 2080072-T0301	Befestigung, schwenkarm-	1	RH front
30	obs T3450049	Stopfen	2	20mm
31	obs 3450046-T0301	Stopfen	2	11mm

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
