ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

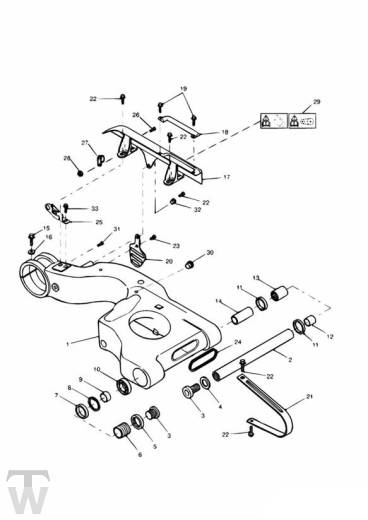

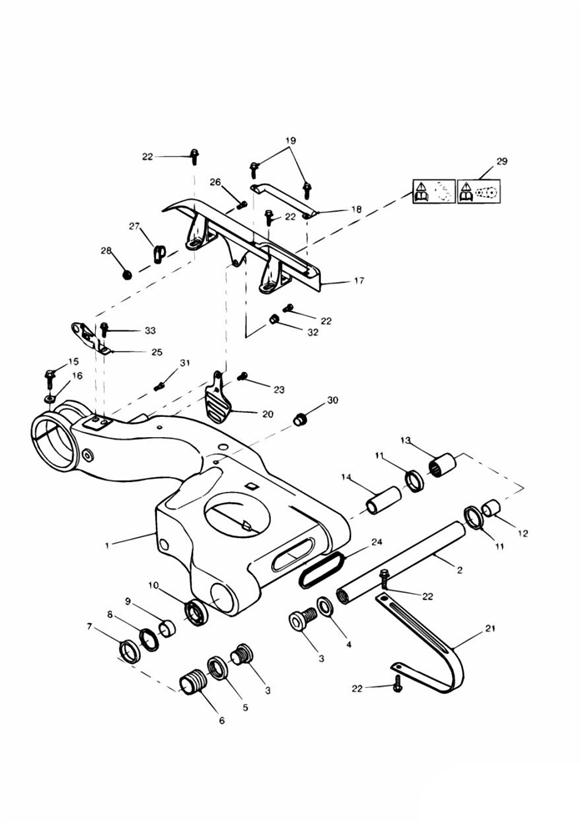

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2055210 | Schwinge | 1 | >> 55341 - Includes bearings etc |
1 | T2055201 | Schwinge kit | 1 | 55342 >> 69884 - Includes bearings etc - items 7,8,10,11,13 & 14 plus grommet, item 22 |
1 | obs T2055212 | Schwinge | 1 | 69885 >> - Includes bearings etc - items 7,8,10,11,13 & 14 |
2 | obs T2057351 | Spindel | 1 | |
3 | T2001078 | Bolt, Front Spindle, Slv | 2 | |
4 | T3550058 | Unterlegscheibe | 1 | M20 |
5 | T2079698 | Lock Ring, M36 | 1 | |
6 | obs T2079697 | Adjuster Collar, M36 | 1 | |
7 | T3600041 | Dichtung | 1 | |
8 | T3500203 | Circlip, Int,52 x 2 | 1 | |
9 | T2057347 | Spacer, S/arm, Anodised | 1 | |
10 | T3800029 | Lager | 1 | |
11 | T3600029 | Dichtung | 2 | |
12 | T2057389 | Sleeve, S/Arm, Dia 30 x 39LG | 1 | |
13 | T3800028 | Lager, nadel- | 1 | |
14 | obs T2057340 | Distanzrohr | 1 | |
15 | T3331730 | Bolt, HHF, M14 x 1.5 x 40, Slv | 1 | M14 x 40mm |
16 | T3550339 | Washer, M14 | 1 | M14 |
17 | T2057363 | Kettenschutz kit | 1 | |
18 | obs T2057361 | F?hrung | 1 | |
19 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 2 | M6 x 12mm Black |
20 | T2057362 | Kettenschutz | 1 | |
21 | T2057365 | Kettenf?hrung | 1 | |
22 | T3331517 | Screw, P/HD Tx, Shld, M6 x 16, S | 4 | |
23 | obs T3330706 | Schraubbolzen, M6 x 18 | 1 | M6 x 16mm |
24 | obs T2057380 | Gummilager | 1 | 69884 > |
24 | T2050175 | Grommet | 1 | 69885 > |
25 | obs T1290029 | HALTERG GESCHWINDIGKEITSSENSOR | 1 | >> ENG NO 61550 |
26 | T3330334 | Screw, Tx, Pan/HD, M6 x 16, Slv | 1 | |
27 | T3700020 | P Clip | 1 | |
28 | T3350012 | Sich.mutter | 1 | M6 Black |
29 | T3900092 | Schild | 1 | Chain & Tyres |
30 | T3450009 | Plug, M6 | 1 | M6 |
31 | obs T3050120 | Stiftschraube | 1 | |
32 | T3010062 | Flanged Sleeve, M6 x 7.8 x 2.85 | 1 | |
33 | T3331043 | Screw, Pan/Hd, Tx, M6 x 12, Slv | 1 | >> ENG NO 61550 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
