ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

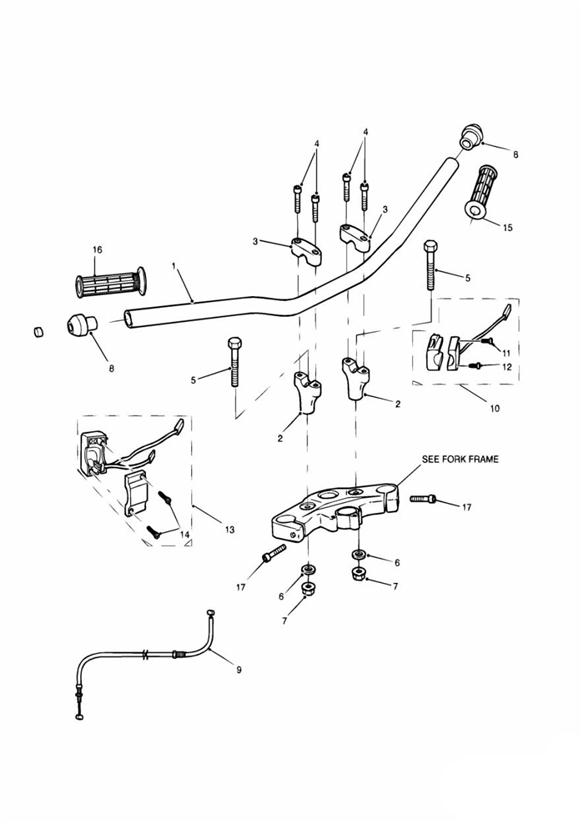

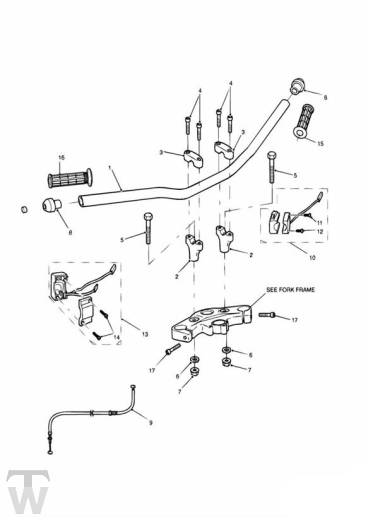

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2040731 | LENKER | 1 | |
2 | obs T2040867 | LENKERKLEMME, UNTEN | 2 | >> 93498 |
2 | obs T2040851 | LENKERKLEMME, UNTEN | 2 | 93499 >> 105678 |
2 | T2040856 | LENKERKLEMME, UNTEN | 2 | 105679 > |
3 | obs T2040866 | LENKERKLEMME, OBEN | 2 | >> 93498 |
3 | obs T2040852 | LENKERKLEMME, OBEN | 2 | 93499 >> 105678 |
3 | T2046305 | Clamp, Handlebar, Upper | 2 | 105679 > |
4 | T3050323 | Screw M8 x 1.25 x 30 Slv | 4 | |
5 | T2040870 | SCHRAUBE, KLEMME UNTEN | 2 | >> 93498 |
5 | T3332127 | Cap Head Screw, M10 x 50 | 2 | 93499 > |
6 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | >> 93498 |
7 | T2042886 | MUTTER, M10 x 1.25, SELBSTSICH | 2 | >> 93498 |
7 | T3350250 | Locknut, Flanged, M10 | 2 | 93499 > |
8 | obs T2040730 | LENKERENDGEWICHT | 2 | |
9 | T2040455 | GASZUG | 1 | |
10 | obs T2040094 | SCHALTEREINHEIT, LENKER, LINKS | 1 | UK, CH, DE, NL, FR, ES, BR, IT, NZ, ZA GR, AR, HK, PT, SE, CY - All Vins SG 110500 > |
10 | obs T2040112 | SCHALTEREINHEIT, LENKER, LINKS | 1 | AU, CA, MY, US, JP, UC - All Vins SG >> 110499 |
11 | obs T3331810 | Schraube | 1 | |
12 | T3331790 | Schraube | 1 | |
13 | T2040096 | SCHALTEREINHEIT LENKER, RECHTS | 1 | |
14 | T3331800 | Schraube | 2 | |
15 | T2040740 | GRIFFGUMMI, LINKS | 1 | |
16 | T2040750 | GASGRIFF | 1 | |
17 | T3050312 | Screw, Skt, Cap, M8 x 30, S/S | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
