Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

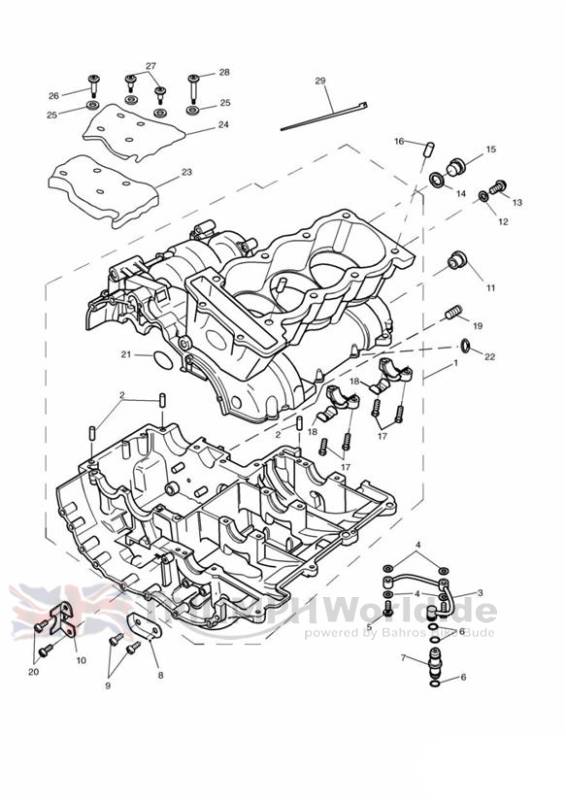

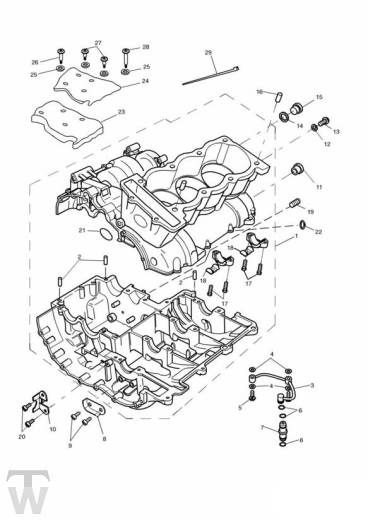

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T1160822 | KURBELGEHAEUSE, BAUGRUPPE | 1 | >> ENG NO 71913 885cc Engine To Engine No 49068 Balancer assy T1201570 & Circlips 2off T3500040 Must also be ordered with replacement Crankcase |
| 1 | obs T1160823 | KURBELGEHAEUSE, BAUGRUPPE | 1 | >> ENG NO 71913 955cc Engine |
| 1 | obs T1160824 | KURBELGEHAEUSE, BAUGRUPPE | 1 | ENG NO 71914 >> ENG NO 87715 955cc Engine |
| 1 | obs T1160821 | KURBELGEHAEUSE, BAUGRUPPE | 1 | ENG NO 87716 >> 955cc Engine |
| 2 |  T3000103 | Dowel, Hollow,12 x 14 | 3 | |
| 3 | obs T1210490 | OELLEITUNG, ZULAUF, GETRIEBE | 1 | |
| 4 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 4 | |
| 5 | T1210242 | Bolt, Banjo, M6 x 20 | 2 | |
| 6 | T3600143 | O Ring, ID 9.1 x 1.6, Viton | 3 | |
| 7 | obs T1210497 | VERBINDUNGSSTUECK, OELLEITUNG | 1 | |
| 8 | obs T1160360 | Oil Deflector Plate | 1 | >> ENG NO 49068 |
| 9 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | >> ENG NO 49068 |
| 10 | T1290027 | HALTERUNG, KURBELWELLENSENSOR | 1 | |
| 11 | obs T3450179 | Stopfen | 2 | >> ENG NO 47282 |
| 11 | obs T3450306 | Stopfen | 2 | ENG NO 47283 > |
| 12 | T3550542 | Washer, Cu, OD12.5 x Id6.4 | 1 | |
| 13 | T3203222 | Bolt, HHF, M6 x 12, Slv | 1 | |
| 14 | obs T3550021 | Washer | 2 | >> ENG NO 87715 |
| 15 | obs T3450071 | Stopfen | 2 | >> ENG NO 87715 M14 |
| 15 | T3450005 | Stopfen | 2 | ENG NO 87716 > |
| 16 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
| 17 | T3330104 | Schraubbolzen | 4 | M8 x 40mm |
| 18 | obs T1160723 | HALTERUNG, LAGERDECKEL AUSGLW. | 2 | >> ENG NO 49068 |
| 19 | obs T3800043 | Topfstopfen | 1 | >> ENG NO 63087 |
| 19 | T3350661 | Grub Screw, M12 x 12 | 1 | ENG NO 63088 > |
| 20 | T3331042 | Screw, Pan/Hd, Tx, M6 x 12, Enc | 2 | |
| 21 | T1160701 | EMBLEM | 1 | |
| 22 | T3500208 | Circlip, Int,32 x 2 | 1 | |
| 23 | obs T1160737 | GERAEUSCHDAEMMMATTE | 1 | ENG NO 77394 > |
| 24 | obs T1160739 | ABDECKPLATTE GERAEUSCHDAEMMUNG | 1 | ENG NO 77394 > |
| 25 | T1260309 | Seal, Cam Cover, Screw, Twin Lip | 4 | ENG NO 77394 > |
| 26 | T1260091 | SCHRAUBE, M6 x 11, KURZ | 1 | ENG NO 77394 >> Short |
| 27 | T3330241 | Bolt, Lge Skt Hd, Shld, M6 x 24.0 | 2 | ENG NO 77394 >> Short |
| 28 | obs T1260093 | SCHRAUBE, M6 x 11, LANG | 1 | ENG NO 77394 >> Long |
| 29 | T3700015 | Kabelbinder | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
