ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

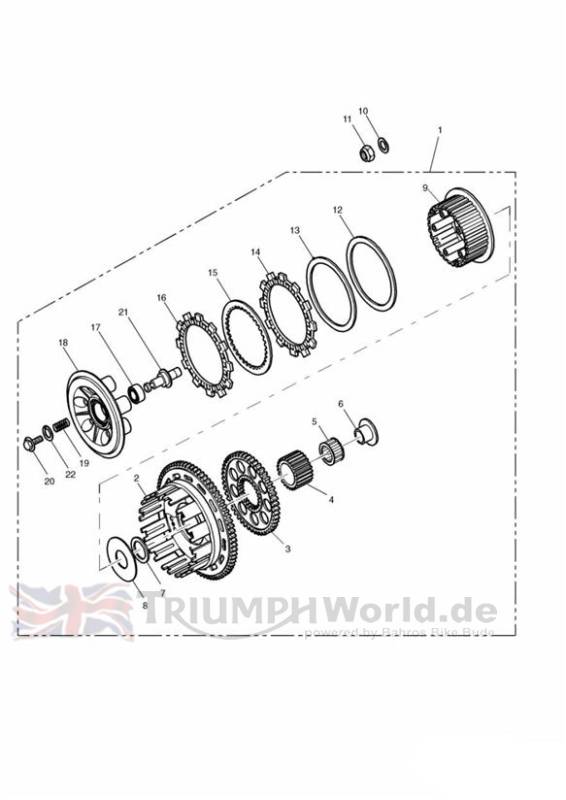

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T1170628 | KUPPLUNG, BAUGRUPPE | 1 | |
| 2 | obs T1170631 | KUPPLUNGSKORB, BAUGRUPPE | 1 | Outer |
| 3 |  T1170700 | ZAHNRAD, KUPPLUNG | 1 | |
| 4 | 1170089-T0301 | BUND MIT KEILVERZAHNUNG, KUPPL | 1 | Splinded |
| 5 | 3800035-T0301 | Lager | 1 | |
| 6 | obs 1170090-T0301 | BUCHSE | 1 | |
| 7 | 1170310-T0301 | SHIM, KUPPLUNG,0.10 mm | 1 | 0.10mm |
| 7 | obs 1170315-T0301 | SHIM, KUPPLUNG,0.15 mm | 1 | 0.15mm |
| 7 | obs 1170320-T0301 | SHIM, KUPPLUNG,0.20 mm | 1 | 0.20mm |
| 7 | 1170325-T0301 | SHIM, KUPPLUNG,0.25 mm | 1 | 0.25mm |
| 7 | 1170330-T0301 | SHIM, KUPPLUNG,0.30 mm | 1 | 0.30mm |
| 7 | 1170335-T0301 | SHIM, KUPPLUNG,0.35 mm | 1 | 0.35mm |
| 8 | T1170715 | ANLAUFSCHEIBE | 1 | |
| 9 | T1170711 | NABE, KUPPLUNG | 1 | Centre |
| 10 | T1179999 | Washer, C, Clutch | 1 | |
| 11 | T1170192 | Nut, Clutch, M22 | 1 | M22 |
| 12 | T1170723 | Seat, Judder Sprint | 1 | Judder |
| 13 | T1170721 | FEDER, KUPPLUNGSSCHEIBEN | 1 | Judder |
| 14 | T1170716 | REIBSCHEIBE B, KUPPLUNG,1 STK | 2 | |
| 15 | T1170714 | STAHLSCHEIBE, KUPPLUNG,1 STK | 8 | |
| 16 | T1170713 | REIBSCHEIBE A, KUPPLUNG,1 STK | 7 | |
| 17 | T3800012 | Lager | 1 | |
| 18 | T1170780 | Plate, Clutch Pressure | 1 | |
| 19 | obs T1170717 | FEDER, KUPPLUNG | 5 | |
| 20 | obs T1170719 | SCHRAUBE, M6x25 | 5 | |
| 21 | obs T1175149 | Lifter Piece, Clutch BG | 1 | |
| 22 | T3555017 | Washer,6.5 x 12.5 x 0.8 | 5 | Hardened |
| 23 | T4007771 | Coolant, OAT, Premix, D2053 | - | Not Illustrated |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
