Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

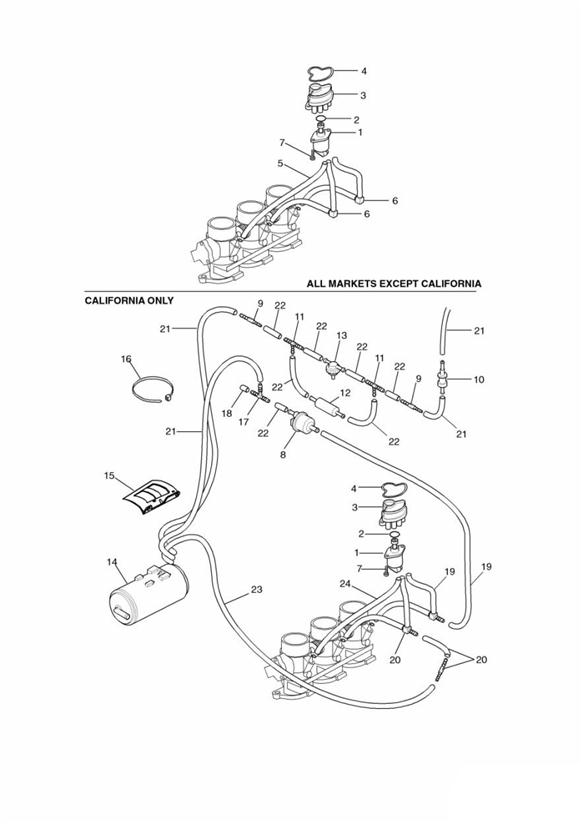

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T1240888 | LEERLAUFSCHRITTMOTOR | 1 | |
| 2 | T3600037 | O-ring | 1 | |
| 3 | T1241064 | GEHAEUSE, LEERLAUFSCHRITTMOTOR | 1 | 3 Cyl |
| 4 | T1241063 | GUMMILAGER, SCHRITTMOTOR | 1 | |
| 5 | T1242015 | SCHLAUCHKIT, BYPASS | 1 | >> ENG NO 74838 |
| 5 | T1242502 | SCHLAUCH,200MM | 1 | ENG NO 74839 >> 200mm long |
| 6 | T1242015 | SCHLAUCHKIT, BYPASS | 1 | >> ENG NO 74838 |
| 6 | T1242501 | SCHLAUCH,145MM | 2 | ENG NO 74839 >> 145mm long |
| 7 | T3330728 | Screw, Pan/Hd, Tx, M5 x 16, Enc | 2 | |
| 8 | T1240802 | SPUELVENTIL | 1 | |
| 9 | T3620308 | Connector, Straight,6mm | 2 | |
| 10 | T2400074 | Ventil | 1 | Rollover |
| 11 | T3620266 | T-Verbinder | 2 | |
| 12 | obs T3620294 | Einweg Ventil | 1 | |
| 13 | obs T2400125 | Ventil, druckbegrenzungs- | 1 | |
| 14 | T2400160 | Kanister | 1 | |
| 15 | obs T2400164 | Halter Aktivkohlefilter | 1 | |
| 16 | T3700016 | Kabelbinder | 2 | |
| 17 | T3620276 | T-Stück | 3 | |
| 18 | T3450145 | Abschlußstück | 1 | |
| 19 | obs T1242016 | SCHLAUCHKIT, EVAP | 1 | >> ENG NO 74838 |
| 19 | T1242505 | SCHLAUCH, EVAP | 1 | ENG NO 74839 > |
| 20 | obs T1242016 | SCHLAUCHKIT, EVAP | 1 | >> ENG NO 74838 |
| 20 | T1242501 | SCHLAUCH,145MM | 1 | ENG NO 74839 > |
| 21 | T4000751 | HOSE, TWIN WALL, NBR/CSM,5.0X8.0 | - | Supplied as reel, cut to length |
| 22 | T4000752 | HOSE,2 WALLED, NBR/CSM,7.5X11.0 | - | Supplied as reel, cut to length |
| 23 | T4000750 | HOSE, TWIN WALL, NBR/CSM 4.2X7.0 | - | Supplied as reel, cut to length |
| 24 | obs T1242016 | SCHLAUCHKIT, EVAP | 1 | >> ENG NO 74838 |
| 24 | obs T1242506 | SCHLAUCH, EVAP | 1 | ENG NO 74839 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
