ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

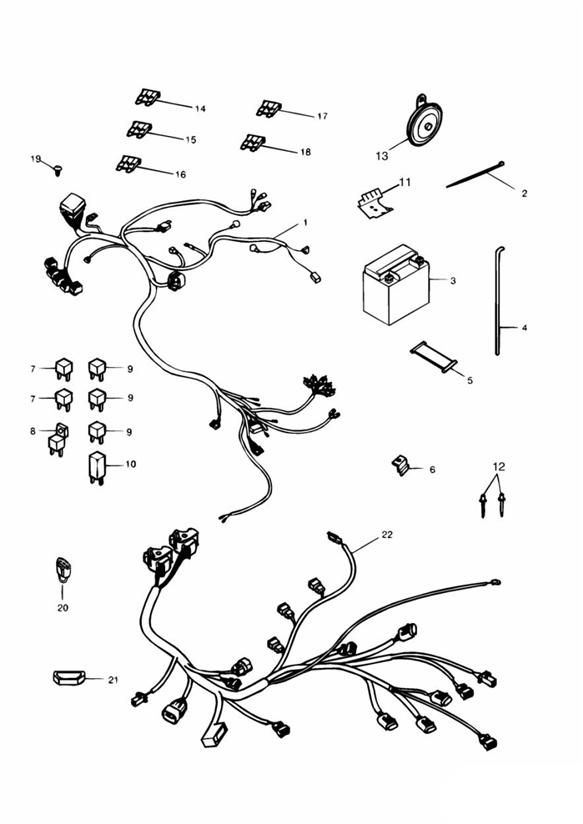

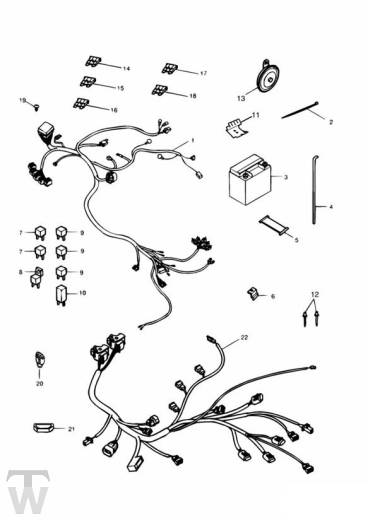

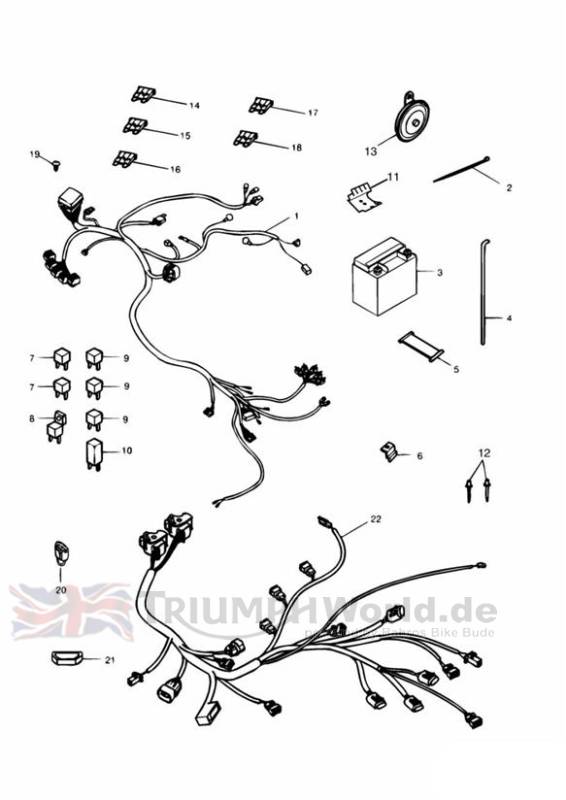

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2500720 | Kabelstrang | 1 | 885cc Engine All Vins 955cc Engine >> 73344 |
1 | obs T2500688 | Hauptkabelstr. | 1 | 73345 >> 89736 955cc Engine |
1 | obs T2500730 | Hauptkabelstr. | 1 | 89737 >> 955cc Engine |
2 | T3700015 | Kabelbinder | 8 | |
3 | T2500980 | Batterie | 1 | 885cc Engine |
3 | T2500182 | Batterie | 1 | 955cc Engine |
4 | obs 3620400-T0301 | Rohrleitung | 1 | >> 71696 |
5 | T2501740 | Battery Strap | 1 | >> 89736 |
5 | T2501740 | Battery Strap | 1 | 89737 > |
6 | obs T2500015 | Isolierauflage | 1 | |
7 | T2500155 | Relay,12V/30A | 2 | |
8 | T2501705 | Relay, Changeover | 1 | |
9 | T2508033 | Relay, EFI | 3 | ECM Main Power Relay Fuel Pump & Fan All except DE & SE |
9 | T2508033 | Relay, EFI | 3 | ECM Main Power Relay Fuel Pump & Fan DE & SE >> 91167 |
9 | T2508033 | Relay, EFI | 1 | ECM main power relays DE & SE 91167 > |
10 | T2500531 | Relais | 1 | |
11 | obs T2505013 | Relaishalterung | 1 | |
12 | obs 3300080-T0301 | Niet | 2 | |
13 | obs T2500132 | Signalhorn | 1 | |
14 | T2500805 | FUSE,30A | - | Order as Required |
15 | 2500807-T0301 | 15a sicherung | - | Order as Required |
16 | 2500810-T0301 | 10a sicherung | - | Order as Required |
17 | obs T2500812 | 5a sicherung | - | Order as Required |
18 | T2505035 | Sicherung | - | Order as Required |
19 | obs T3450266 | Widerh.-stopfen | 2 | |
20 | T2505040 | Verbindung | 1 | >> 61892 |
21 | obs T2500356 | Abdeckung, diagnosevorrichtung | 1 | |
22 | T2500930 | Motor-kabelstr. | 1 | 89737 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
