ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

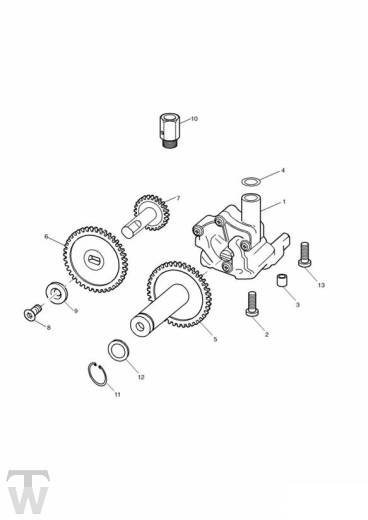

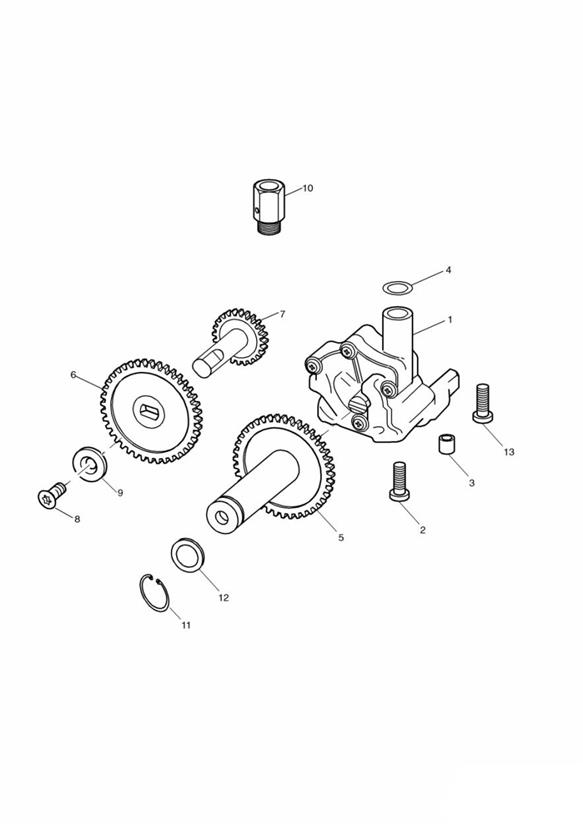

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1210509 | OELPUMPE | 1 | >> ENG NO 96990 |
1 | T1210517 | OELPUMPE | 1 | ENG NO 96991 > |
2 | T3331041 | Screw, Pan/Hd, Tx, M6 x 25, Enc | 3 | |
3 | T3000101 | Dowel, Hollow,8 x 14 | 2 | |
4 | T3600013 | O Ring | 1 | |
5 | obs T1210800 | ZAHNRAD, OELPUMPE | 1 | >> ENG NO 96990 |
5 | obs T1210790 | ZAHNRAD & WELLE, OELPUMPE | 1 | ENG NO 96991 >> ENG NO 114511 31T |
5 | obs T1210791 | ZAHNRAD & WELLE, OELPUMPE | 1 | ENG NO 114512 >> 31T |
6 | obs T1210535 | ZAHNRAD NEBENANTRIEB, OELPUMPE | 1 | >> ENG NO 83455 |
6 | obs T1210546 | ZAHNRAD NEBENANTR. OELP. 29 Z | 1 | ENG NO 83456 > |
7 | obs T1210805 | ZAHNRAD & WELLE, OELPUMPE | 1 | >> ENG NO 83455 |
7 | obs T1210820 | ZAHNRAD & WELLE, OELPUMPE,14Z | 1 | ENG NO 83456 >> ENG NO 114511 |
7 | T1210808 | ZAHNRAD & WELLE, OELPUMPE | 1 | ENG NO 114512 >> ENG NO 118320 |
7 | obs T1210804 | ZAHNRAD & WELLE, OELPUMPE,14Z | 1 | ENG NO 118321 >> 14T |
8 | obs 3330280-T0301 | Schraube | 2 | >> ENG NO 92116 M5 x 10mm |
8 | obs T3330281 | Schraube | 1 | ENG NO 92117 >> ENG NO 96690 M5 x 15mm |
8 | obs T3330281 | Schraube | 1 | ENG NO 96691 >> ENG NO 118320 M5 x 15mm |
8 | T3332704 | Screw, Torx, M6 x 14 | 1 | ENG NO 118321 >> M6 x 14mm |
9 | obs 3550033-T0301 | Scheibe | 2 | >> ENG NO 96990 M5 |
9 | obs 3550033-T0301 | Scheibe | 1 | ENG NO 96991 >> ENG NO 118320 M5 |
9 | obs 3550230-T0301 | Scheibe | 1 | ENG NO 118321 >> M6 |
10 | T1211065 | Pressure Relief Valve | 1 | |
11 | obs 3500008-T0301 | Seegerring | 1 | ENG NO 96691 > |
12 | T3555003 | Washer,12 x 18 x 1.2 | 1 | ENG NO 96691 > |
13 | T3331191 | Screw, Pan/Hd Tx, M6 x 20, Enc, Slv | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
