Schwinge - Daytona T595 (955)

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

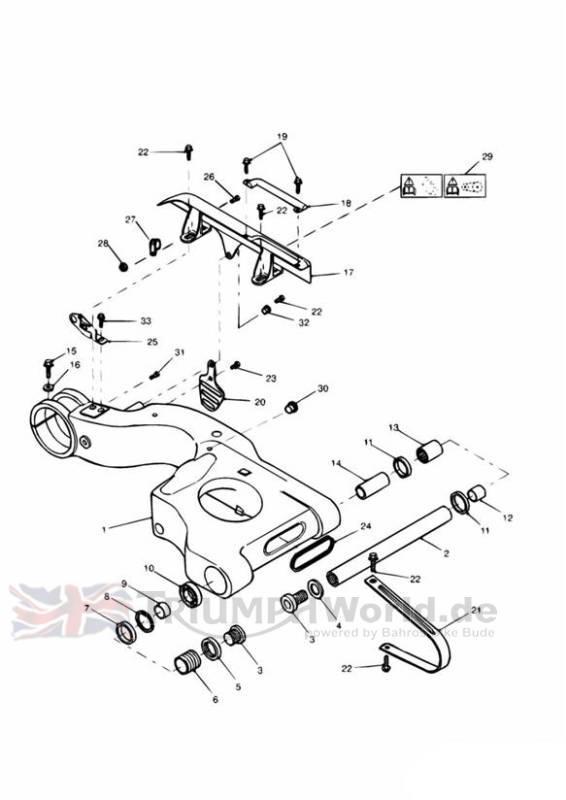

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	obs T2055210	Schwinge	1	>> 55341 - Includes bearings etc
1	T2055201	Schwinge kit	1	55342 >> 69884 - Includes bearings etc, items 7,8,10,11,13,14 & Grommet, item 24
1	obs T2055212	Schwinge	1	69885 >> Includes bearings etc, items 7,8,10,11,13 & 14
2	obs T2057351	Spindel	1
3	T2001078	Bolt, Front Spindle, Slv	2
4	T3550058	Unterlegscheibe	1	M20
5	T2079698	Lock Ring, M36	1
6	obs T2079697	Adjuster Collar, M36	1
7	T3600041	Dichtung	1
8	T3500203	Circlip, Int,52 x 2	1
9	T2057347	Spacer, S/arm, Anodised	1
10	T3800029	Lager	1
11	T3600029	Dichtung	2
12	obs T2057389	Sleeve, S/Arm, Dia 30 x 39LG	1
13	T3800028	Lager, nadel-	1
14	obs T2057340	Distanzrohr	1
15	T3331730	Bolt, HHF, M14 x 1.5 x 40, Slv	1	M14 x 40mm
16	T3550339	Washer, M14	1	M14
17	T2057363	Kettenschutz kit	1
18	obs T2057361	Führung	1
19	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	2
20	T2057362	Kettenschutz	1
21	T2057365	Kettenf?hrung	1
22	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	5
23	obs T3330706	Schraubbolzen, M6 x 18	1	M6
24	obs T2057380	Gummilager	1	69884 >
24	T2050175	Grommet	1	69885 >
25	obs T1290029	HALTERG GESCHWINDIGKEITSSENSOR	1	>> ENG NO 61507
26	T3330334	Screw, Tx, Pan/HD, M6 x 16, Slv	1
27	T3700020	P Clip	1
28	T3350012	Sich.mutter	1	M6
29	T3900092	Schild	1	Chain & Tyres
30	T3450009	Plug, M6	1	M6
31	obs T3050120	Stiftschraube	1
32	T3010062	Flanged Sleeve, M6 x 7.8 x 2.85	1
33	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	1	>> ENG NO 61507 M6 x 12mm Black

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
