ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

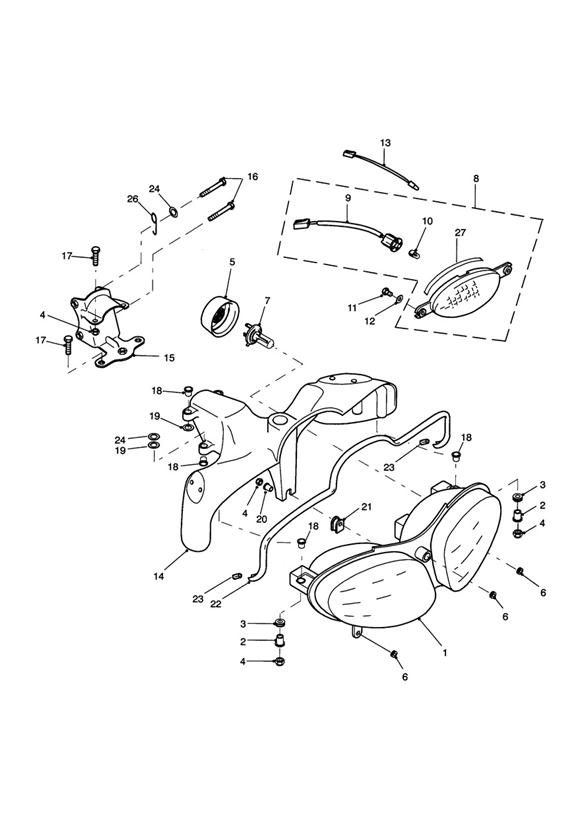

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2705010 | Kopf | 1 | LH dip |
1 | obs T2705020 | Kopf | 1 | RH dip DE, NL, ES, CH, PT, IT, GR, BR, SE, AR, FR - All vehicle no`s SG,110500 > |
1 | obs T2705030 | Kopf | 1 | Symmetrical dip US & CA - All vehicle no`s AU, >> 79413 SG, >> 110499 |
1 | obs T2705010 | Kopf | 1 | LH dip AU, >> 79414 |
2 | obs T2700677 | Scheibe mit H?lse | 2 | |
3 | obs T2700676 | Gummilager | 2 | |
4 | T3350003 | Sich.mutter | 5 | M6 |
5 | obs T2700675 | Gummi | 2 | |
6 | obs T2700671 | Gummilager | 3 | |
7 | T2700001 | Bulb, H4 60/55W,12V, Type 1, Clear | 2 | Headlamp |
8 | obs T2705405 | Parklicht | 1 | |
9 | T2700674 | Grundplatte Tankrucksack | 1 | Side lamp |
10 | T2700938 | Bulb, W5W,5W,12V, Clear | 1 | Side lamp |
11 | T3330422 | Schraube | 2 | |
12 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
13 | T2500215 | LED Einheit | 1 | Alarm |
14 | obs T2705110 | Montageblech | 1 | Headlamp |
15 | obs T2301203 | Halterung | 1 | Headlamp |
16 | obs T3330708 | Schraube | 2 | M6 x 60mm |
17 | T3331102 | Schraubbolzen | 4 | M6 x 25mm |
18 | obs T3010071 | Scheibe mit H?lse | 6 | M6 x 12mm |
19 | T3600166 | Unterlegscheibe | 4 | M6 |
20 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 1 | M6 |
21 | obs T3020013 | Gummilager | 1 | |
22 | T3660034 | Zierteil | 1 | |
23 | T3700055 | Clip, Windshield Trim | 2 | >> 67488 |
24 | T3555004 | Washer,6.4 x 14 x 1.6 | 3 | |
26 | obs T3700032 | F?hrung | 1 | |
27 | obs T2302034 | Abziehzeichen | 1 | >> 67488 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
