ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

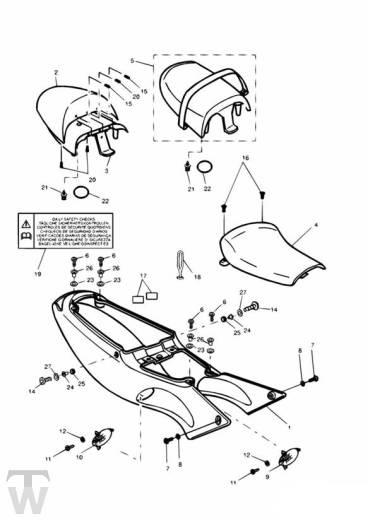

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2302904-PG | Heckblech | 1 | >> 66065 Jet Black |
| 1 | obs T2303460-PG | Heckblech | 1 | 66066 >> 68247 Jet Black |
| 1 | obs T2302904-PG | Heckblech | 1 | 68248 >> 71698 Jet Black |
| 1 | obs T2302898-PG | Heckblech | 1 | 71699 >> Jet Black |
| 1 | obs T2302904-FB | Heckblech | 1 | >> 53381 Strontium Yellow |
| 1 | obs T2302904-FC | Heckblech | 1 | 53382 >> 66065 Lightning Yellow |
| 1 | obs T2303460-FC | Heckblech | 1 | 66066 >> 68247 Lightning Yellow |
| 1 | obs T2302904-FC | Heckblech | 1 | 68248 >> 71698 Lightning Yellow |
| 1 | obs T2302898-FC | Heckblech | 1 | 71699 >> 89736 Lightning Yellow |
| 1 | obs T2302870-FC | Heckblech | 1 | 89737 >> Lightning Yellow |
| 1 | obs T2302904-CM | Heckblech | 1 | >> 66065 Tornado Red |
| 1 | obs T2303460-CM | Heckblech | 1 | 66066 >> 68247 Tornado Red |
| 1 | obs T2302904-CM | Heckblech | 1 | 68248 >> 71698 Tornado Red |
| 1 | obs T2302898-CM | Heckblech | 1 | 71699 >> 89736 Tornado Red |
| 1 | obs T2302870-CM | Heckblech | 1 | 89737 >> Tornado Red |
| 1 | obs T2302870-MH | Heckblech | 1 | Aluminium Silver |
| 1 | obs T2302870-JD | Heckblech | 1 | Caspian Blue |
| 2 | obs T2302907-PG | Sitzabdeckung | 1 | Jet Black |
| 2 | obs T2302907-FB | Sitzabdeckung | 1 | >> 53381 Strontium Yellow |
| 2 | obs T2302907-FC | Sitzabdeckung | 1 | 53382 >> Lightning Yellow |
| 2 | obs T2302907-CM | Sitzabdeckung | 1 | Tornado Red |
| 2 | obs T2302907-MH | Sitzabdeckung | 1 | Aluminium Silver |
| 2 | obs T2302907-JD | Sitzabdeckung | 1 | Caspian Blue |
| 3 | obs T2301455 | Unterteil | 1 | |
| 4 | obs T2301445 | Sitz, | 1 | Front |
| 5 | obs T2301450 | Sitz, | 1 | Rear Includes Strap |
| 6 |  T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | >> 61068 |
| 6 | obs T3330514 | Schraubbolzen | 4 | 61069 >> 66065 M6 x 20mm Black |
| 6 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 4 | 66066 >> 68247 M6 x 22mm Black |
| 6 | obs T3330514 | Schraubbolzen | 4 | 68248 >> M6 x 20mm Black |
| 7 | T3330792 | Schraube | 2 | M6 x 16mm |
| 8 | T3550346 | Scheibe | 2 | M6 |
| 9 | obs T2301485 | Kühlergrill | 1 | LH |
| 10 | obs T2301495 | Kühlergrill | 1 | RH |
| 11 | obs T3330436 | Schraube | 6 | |
| 12 | T3551088 | Washer,4.25 x 8 x 0.8 | 3 | >> 56359 M4 LH |
| 12 | T3551088 | Washer,4.25 x 8 x 0.8 | 3 | >> 56660 M4 RH |
| 13 | T2301472 | Stift | 2 | >> 66065 |
| 13 | T2301472 | Stift | 2 | 66066 >> 68247 |
| 13 | T2301472 | Stift | 1 | 68248 >> 82858 |
| 14 | T3330876 | Screw, C/Sunk, Skt, M6 x 40, SS | 2 | >> 82858 M6 x 40mm |
| 14 | obs T3330793 | Schraube | 2 | 82859 >> M6 x 25mm |
| 15 | 3330420-T0301 | Schraube | 3 | >> 53391 |
| 15 | 3330418-T0301 | Schraube | 3 | 53392 >> 59421 |
| 15 | 3330418-T0301 | Schraube | 2 | 59422 > |
| 16 | T3330231 | Screw, Lge Skt Hd, M6 X 1 X 25 | 2 | >> 54417 M6 x 25mm |
| 16 | T3330231 | Screw, Lge Skt Hd, M6 X 1 X 25 | 2 | 54418 > |
| 17 | T3660111 | Schaumst.polst. | 2 | |
| 18 | T2301456 | Gummiriemen | 1 | |
| 19 | T3900152 | Label, Daily Safety Checks | 1 | Daily checks |
| 20 | 3330418-T0301 | Schraube | 2 | >> 59421 |
| 20 | T3331431 | Screw, P/HD, Phil, M4 x 18, Slv | 3 | 59422 > |
| 21 | T3450270 | Riegel | 2 | |
| 22 | 3600025-T0301 | O-ring | 2 | |
| 23 | obs T3550074 | Gummischeibe | 4 | 61069 >> 66065 |
| 23 | T3020153 | Grommet,13 x 3 x 10 | 4 | 66066 >> 68247 |
| 23 | obs T3550074 | Gummischeibe | 4 | 68248 > |
| 24 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 2 | 66066 >> 68247 |
| 25 | T3020010 | Grommet, Mounting Tube | 2 | 66066 >> 68247 |
| 26 | T3010144 | Flgd Sleeve, M6 x 9.6 x 10.5 | 4 | 66066 >> 68247 |
| 27 | T3550346 | Scheibe | 2 | 82859 >> M6 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
