ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

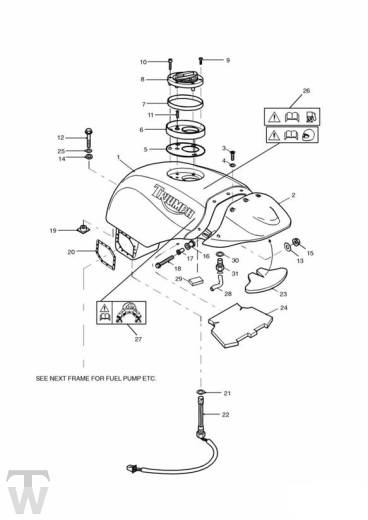

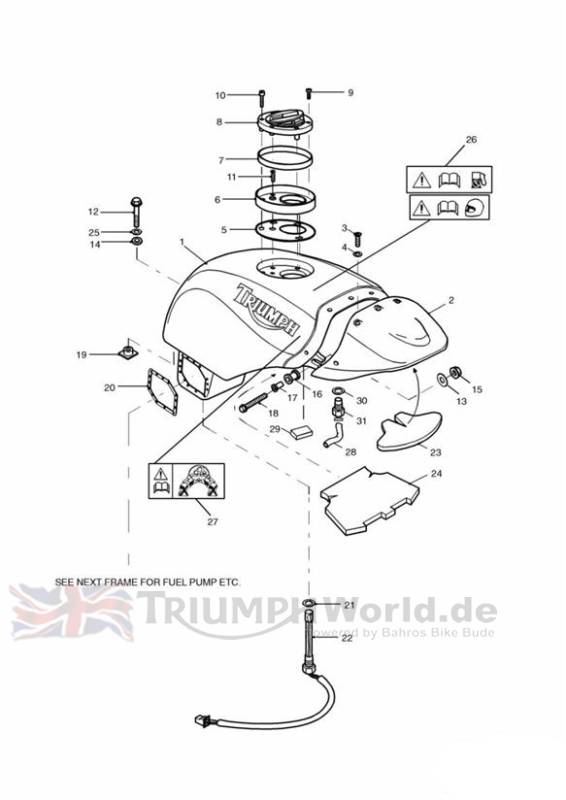

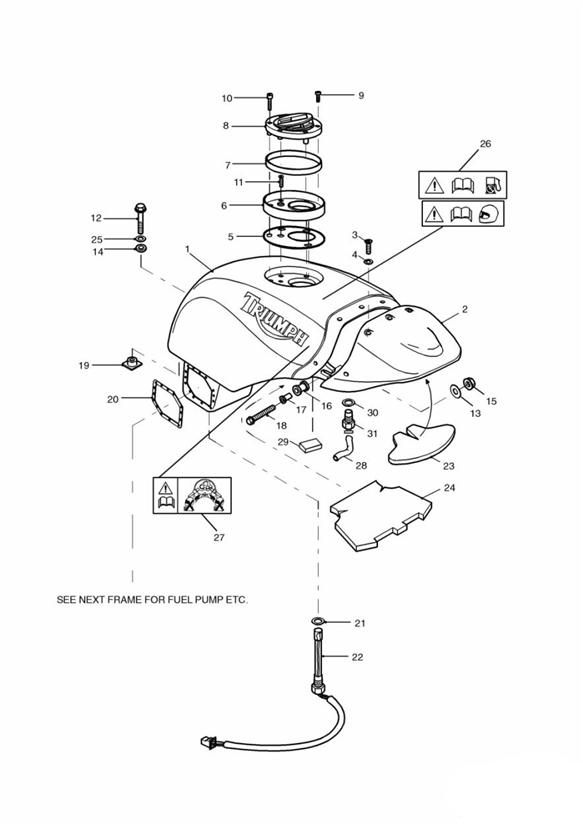

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2402504-PG | Kraftst.tank | 1 | >> 71698 Jet Black; Includes heat pad, item 24 |
1 | obs T2402720-PG | Kraftst.tank | 1 | 71699 >> Jet Black; Includes heat pad, item 24 |
1 | obs T2402502-FB | Kraftst.tank | 1 | >> 53381 Strontium Yellow; Includes heat pad, item 24 |
1 | obs T2402502-FC | Kraftst.tank | 1 | 53382 >> 71698 Lightning Yellow; Includes heat pad, item 24 |
1 | obs T2402715-FC | Kraftst.tank | 1 | 71699 >> 89736 Lightning Yellow; Includes heat pad, item 24 |
1 | obs T2402514-FC | Kraftst.tank | 1 | 89737 >> Lightning Yellow; Includes heat pad, item 24 |
1 | obs T2402502-CM | Kraftst.tank | 1 | >> 71698 Tornado Red; Includes heat pad, item 24 |
1 | obs T2402715-CM | Kraftst.tank | 1 | 71699 >> 89736 Tornado Red; Includes heat pad, item 24 |
1 | obs T2402514-CM | Kraftst.tank | 1 | 89737 >> Tornado Red; Includes heat pad, item 24 |
1 | obs T2402514-MH | Kraftst.tank | 1 | 89737 >> Aluminium Silver; Includes heat pad, item 24 |
1 | obs T2402514-JD | Kraftst.tank | 1 | Caspian Blue; Includes heat pad, item 24 |
2 | obs T2402501-PG | Abdeckung | 1 | Jet Black |
2 | obs T2402501-FB | Abdeckung | 1 | >> 53381 Strontium Yellow |
2 | T2402501-FC | Abdeckung | 1 | 53382 >> 89736 Lightning Yellow |
2 | obs T2402510-FC | Abdeckung | 1 | 89737 >> Lightning Yellow |
2 | T2402501-CM | Abdeckung | 1 | >> 89736 Tornado Red |
2 | T2402510-CM | Abdeckung | 1 | 89737 >> Tornado Red |
2 | obs T2402510-MH | Abdeckung | 1 | 89737 >> Aluminium Silver |
2 | T2402510-JD | Abdeckung | 1 | Caspian Blue |
3 | T3331061 | Bolt, But/Hd, M5 x 11, Shld, Slv | 5 | >> 61845 M5 x 11mm |
3 | T3331061 | Bolt, But/Hd, M5 x 11, Shld, Slv | 5 | 61846 > |
4 | T3550094 | Unterlegscheibe | 5 | |
5 | T2500468 | Seal, Base, Fuel Filler | 1 | |
6 | T2500469 | Neck, Fuel Filler | 1 | |
7 | T2500464 | Seal, Fuel Filler Cap | 1 | |
8 | T2501012 | Cap, Fuel Filler, non vented | 1 | Includes 2 keys |
9 | T3050341 | Screw, Cap/Hd, M5 x 10, Slv | 3 | |
10 | T3050144 | Screw, Cap HD, M5x30, SS | 3 | |
11 | T3050342 | Screw, Cap/Hd, M5 x 16, Slv | 1 | |
12 | obs T3330770 | Schraubbolzen | 1 | M8 x 20mm |
13 | T3555004 | Washer,6.4 x 14 x 1.6 | 2 | |
14 | obs T3550064 | Gummischeibe | 3 | |
15 | T3350003 | Sich.mutter | 2 | |
16 | T3020060 | Gummilager | 2 | |
17 | obs T3010029 | Scheibe mit H?lse | 2 | M6 x 29mm |
18 | obs 3200035-T0301 | Schraubbolzen | 2 | M6 x 45mm |
19 | obs T3020070 | Gummilager | 1 | |
20 | T1240864 | DICHTUNG, PUMPENPLATTE,10 BRG | 1 | >> 71698 |
20 | T1241054 | DICHTUNG, PUMPENPLATTE | 1 | 71699 > |
21 | 2400071-T0301 | Dichtung | 1 | |
22 | 2400070-T0301 | Sensor | 1 | Low fuel |
23 | T2309519 | Schaumst.polst. | 1 | |
24 | T2402407 | Isolierung | 1 | |
25 | T3555033 | Washer,8.4 x 24 x 2 | 1 | |
26 | T3900194 | Label, Fuel Tank | 1 | |
27 | obs T3900144 | Label, Fairing Stowage | 1 | Fairing stowage |
28 | T3620221 | Leitung, kraftstoff- | 2 | |
29 | T3660106 | Schaumst.polst. | 4 | |
30 | 3550063-T0301 | Gummischeibe | 2 | |
31 | 2400043-T0301 | Flachsteckgehaeuse | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
