ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

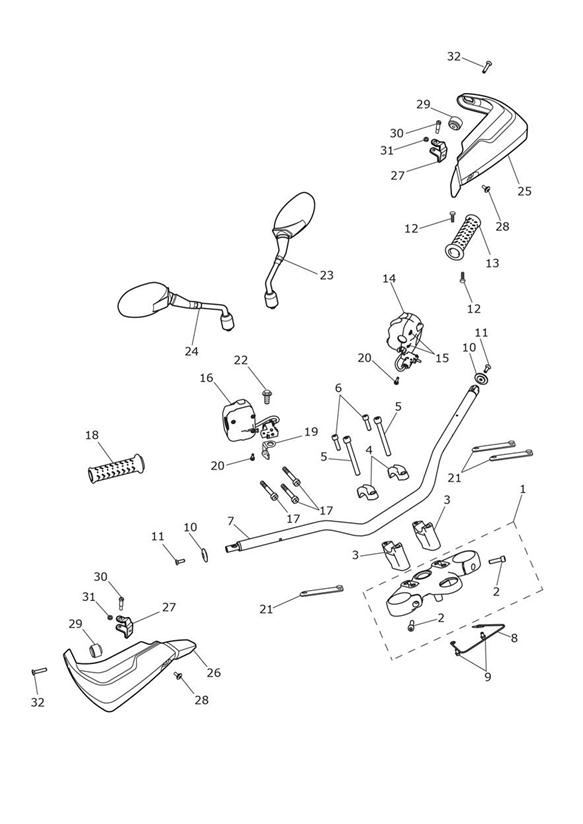

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2041622 | Upper Yoke Assembly | 1 | |
2 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
3 | T2048951 | Lower Handlebar Clamp | 2 | |
4 | obs T2040826 | Clamp, Handlebar, Upper | 2 | |
5 | T3050154 | Bolt, Cap/Hd, M10 x 90, Slv | 2 | |
6 | T3050323 | Screw, Cap/Hd, M8 x 30, Slv | 2 | |
7 | T2041624 | Handlebar, Tapered | 1 | > 583303 |
7 | T2041634 | Handlebar, Tapered | 1 | 583304 > |
8 | T2040623 | Wire Guide | 1 | |
9 | T3205061 | Bolt, HHF, Lghtd, M6 X 10, Slv | 2 | |
10 | T2041849 | Bar End Weight | 2 | |
11 | T3330931 | Screw, Csk, M6 x 20. Slv | 2 | |
12 | T3331439 | Screw, S/Tap, Pan/Hd, M4 x 10, Slv | 2 | |
13 | T2042464 | Grip, Handlebar, LH | 1 | |
14 | T2042035 | Switch Cube Assy, LH | 1 | |
15 | T3331790 | Schraube | 2 | |
16 | T2041644 | Kit, Switchcube/Handlebar | 1 | > 585363 |
16 | T2041264 | Switchcube, APS, RH, Non DRL | 1 | 585364 > |
17 | T3331440 | Screw, Pan/Hd, Phil, M5 x 40 | 3 | |
18 | T2042454 | Grip, Handlebar, RH | 1 | |
19 | T2042664 | Switchcube Bracket | 1 | > 585363 |
20 | T3331750 | Screw, Tx, M4 x 17.5, Slv | 2 | |
21 | T3700212 | Band, Rubber | 3 | |
21 | T3700212 | Band, Rubber | 4 | |
22 | T3050141 | Bolt, H/HD, M10 x 16 | 1 | > 585364 |
23 | T2060500 | Mirror Kit | 1 | > 634998 - Kit Contains 2 Mirrors |
23 | T2060501 | Mirror Assy, LH | 1 | 634999 > |
24 | T2060500 | Mirror Kit | 1 | > 634998 - Kit Contains 2 Mirrors |
24 | T2060502 | Mirror Assy, RH | 1 | 634999 > |
25 | T2303408 | Handguard, Moulding, LH | 1 | |
26 | T2303409 | Handguard, Moulding, RH | 1 | |
27 | T2303384 | Bracket, Handguard | 2 | |
28 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 2 | |
29 | T2303383 | Spacer, Hardened | 2 | |
30 | T2021564 | Bolt, Pivot, M6 | 2 | |
31 | T2309027 | Sleeve,8.2 x 11.0 x 2.3 | 2 | |
32 | T3330876 | Screw, C/Sunk, Skt, M6 x 40, SS | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
