Benzintank - Tiger Explorer

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

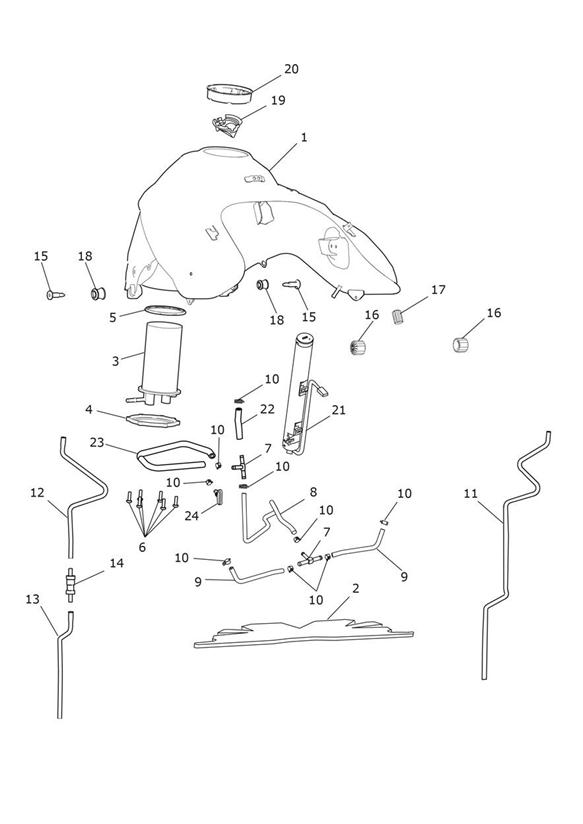

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2407054-LC	Fuel Tank Assy	1	Graphite Grey; Includes heat pad, item 2 > 583653
1	T2407065-LC	Fuel Tank Assy	1	Graphite Grey; Includes heat pad, item 2; 583654 >
1	T2407054-PR	Fuel Tank Assy	1	Phantom Black; Includes heat pad, item 2 > 583653
1	T2407065-PR	Fuel Tank Assy	1	Phantom Black; Includes heat pad, item 2; 583654 > 603095
1	T2407054-JM	Fuel Tank Assy	1	Sapphire Blue; Includes heat pad, item 2 > 583653
1	T2407065-JM	Fuel Tank Assy	1	Sapphire Blue; Includes heat pad, item 2; 583654 > 657552
1	T2407065-NW	Fuel Tank Assy	1	Crystal White; Includes heat pad, item 2; 603096 >
1	T2407065-CX	Fuel Tank Assy	1	Cranberry Red; Includes heat pad, item 2; 657553 >
2	T2407067	Heat Pad, Fuel Tank	1
3	T2400735	Fuel Pump,3.5 Bar	1
4	T2400562	Location Plate, Pump	1
5	T2401887	Seal, Fuel Pump Module	1
6	T3331234	Screw, Torx, P/H, M6 x 20, Slv	6
7	T2400885	T-Piece, Fuel Transfer, Casting	2
8	T2409028	Fuel Transfer Pipe, Centre	1	> 643847 All expt BR - > 644036 BR Only
8	T2401139	Fuel Transfer Pipe, Centre	1	All excpt BR 643848 > - BR Only 644037 >
9	T2409029	Fuel Transfer Pipe, Side	2
10	T3703073	Hose Clip, Covered End, Dia 12	10
11	T2400433	Hose, Fuel Tank Drain	1
12	T2400431	Hose, Tank To Roll Over Valve	1
13	T2400432	Hose, Roll Over Valve Vent	1
14	T2405042	Roll Over Valve	1
15	T2403002	Bolt, Fuel Tank Mounting	2
16	T2401123	Bush, Tank Mount	2
17	T2401364	Bush, Tank Mount, Central	1
18	T2407030	Bush, Fuel Tank, Concave	2
19	T2406548	Moulding, Fuel Filler Baffle	1
20	T2405034	Seal, Fuel Filler Cap	1
21	T2400733	Fuel Level Sender, Tube Type	1
22	T2400894	Hose, Fuel Transfer, Rear	1
23	T2400889	Hose, Fuel Drain	1
24	T2400893	Bung, Fuel Drain	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
