Cockpit - Tiger Explorer

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer anklicken, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

- jede OEM-Nr. ist nur 1 Stück! Die Menge muss im Warenkorb angepasst werden!
- Spalte [Benötigt] und [Hinweise] beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

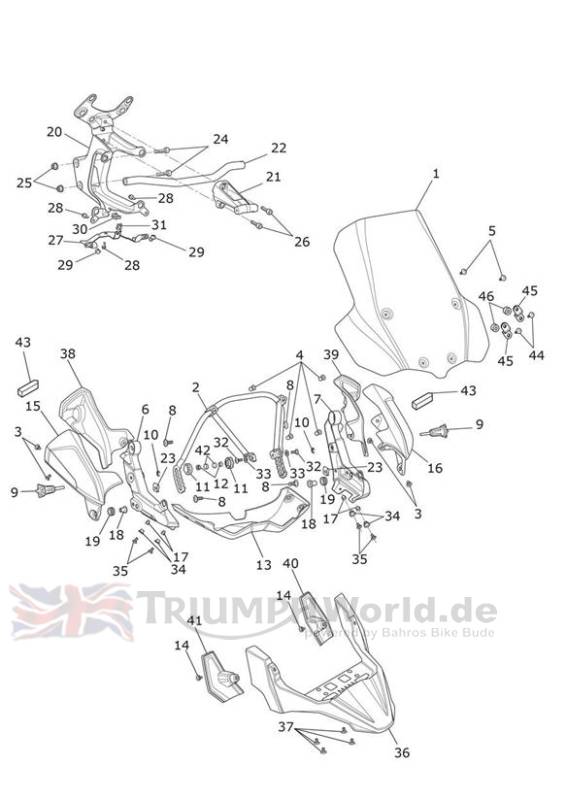

Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2303310	Screen, Moulding	1	All Except US & CA
1	T2303317	Screen, Moulding	1	US & CA Only
1	obs T2303313	Screen, High, Moulding	1	All Except US & CA
1	T2303319	Screen, High, Moulding	1	US & CA Only (Coated version)
2	T2303375	Screen Subframe	1
3	T3330943	Screw, But/Hd, M5 x 14, Slv	4
4	T3350050	Wellnut, M5	4
5	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2
6	T2303396	Headlight Support Casting, RH	1
7	T2303397	Headlight Support Casting, LH	1
8	T3330727	Screw, But/Hd, M6 x 20, Slv	4
9	T2301327	Thumbwheel, Adjustable Screw	2
10	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	2
11	T2303880	Clamp, Screen Frame	2
12	T3350003	Sich.mutter	2
13	T2303315	Moulding, Chin Panel	1
14	T3330943	Screw, But/Hd, M5 x 14, Slv	2
15	T2303311-LC	Cover Panel, RH	1	Graphite Grey
15	T2303311-PR	Cover Panel, RH	1	Phantom Black > 603095
15	T2303311-JM	Cover Panel, RH	1	Sapphire Blue > 657552
15	T2303311-NW	Cover Panel, RH	1	Crystal White; 603096 >
15	T2303311-CX	Cover Panel, RH	1	Cranberry Red; 657553 >
16	T2303312-LC	Cover Panel, LH	1	Graphite Grey
16	T2303312-PR	Cover Panel, LH	1	Phantom Black > 603095
16	T2303312-JM	Cover Panel, LH	1	Sapphire Blue > 657552
16	T2303312-NW	Cover Panel, LH	1	Crystal White; 603096 >
16	T2303312-CX	Cover Panel, LH	1	Cranberry Red; 657553 >
17	T3350010	Sich.mutter	4
18	T3013360	Flanged Sleeve, M6 x 12	2
19	T3020153	Grommet,13 x 3 x 10	2
20	T2303404	Cockpit Subframe	1
21	T2303931	Casting, Screen Frame, Support	1
22	T2303865	Brace, Subframe, Front	1
23	T3350129	Nut, Captive, M5	2
24	T3050324	Screw, Cap/Hd, M8 x 1.25 x 35, Slv	2
25	T3350004	Flanschmutter	2
26	T3051097	Screw, Cap/Hd, M8 x 25, Silver	2
27	T2303308	Bracket, High Mudguard Mount	1
28	T3330891	Bolt, RHHF, M5 x 0.8 x 12, S5041	3
29	T3700162	Clip, Cable/Pipe	2
30	T3351052	Nut, Captive,4-5.5mm	1
31	T3350129	Nut, Captive, M5	1
32	T3331076	Bolt, But/Hd, M5 x 16, Shld, Enc	2
33	T3550315	Nylon Washer, ID9, OD19	2
34	T3010062	Flanged Sleeve, M6 x 7.8 x 2.85	4
35	T3330943	Screw, But/Hd, M5 x 14, Slv	4
36	T2303334-LC	Mudguard, Upper	1	Graphite Grey
36	T2303334-PR	Mudguard, Upper	1	Phantom Black > 603095
36	T2303334-JM	Mudguard, Upper	1	Sapphire Blue > 657552
36	T2303334-LS	Mudguard, Upper	1	Matt Graphite; 603096 > 627681
36	T2303334-NW	Mudguard, Upper	1	Crystal White; 627682 >
36	T2303334-CX	Mudguard, Upper	1	Cranberry Red; 657553 >
37	T3330726	Screw, Btn/Hd, M6 x 12, Slv	4
38	T2303359	Infill, Cockpit, RH	1
39	T2303358	Infill, Cockpit, LH	1
40	T2303363	Infill, High Mudguard, LH	1
41	T2303364	Infill, High Mudguard, RH	1
42	T3450510	Cap, Nut,7mm A/F	2
43	T3660171	Pad, Rubber,30 x 10 x 5, thick	2
44	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2	All Except ID
44	T3330429	Screw, Skt HD, M5 x 25, S/S	2	ID Only
45	T2701412	Bracket, Number Plate, Front	2	ID Only
46	T2701417	Boss, Bracket, Front Number Plate	2	ID Only

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
