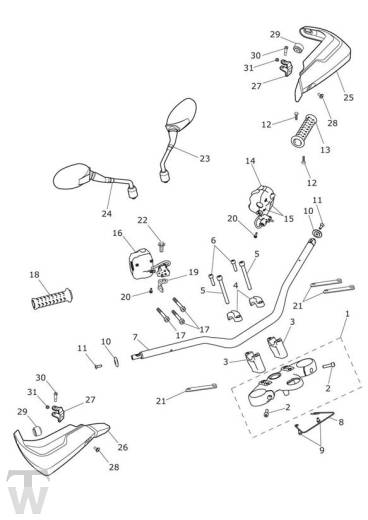

Lenker Schalter - Tiger Explorer XC

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

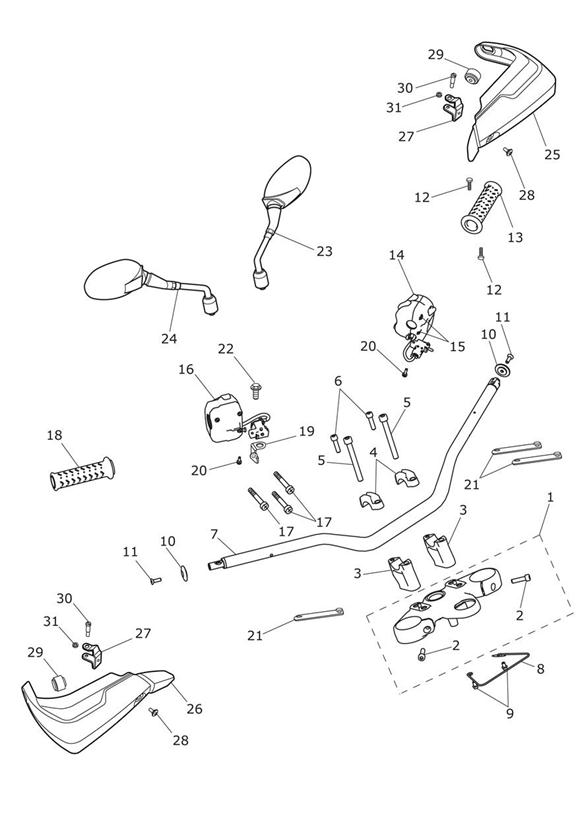

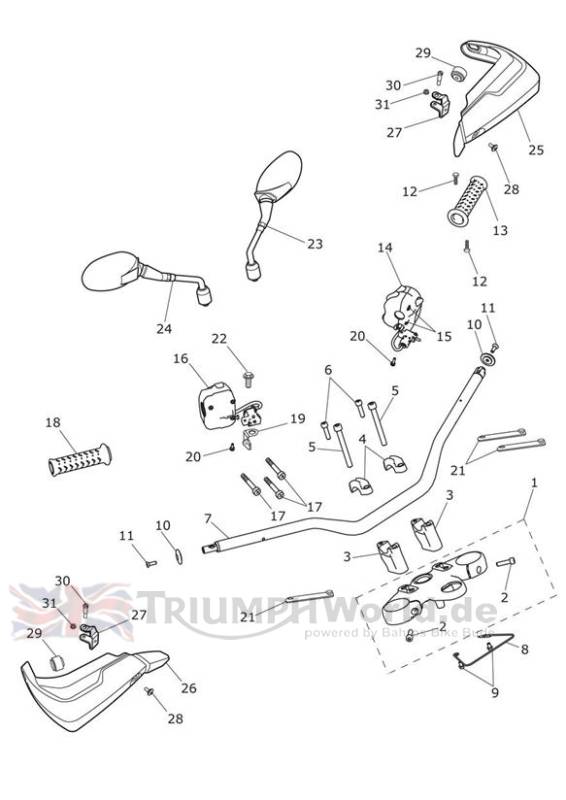

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2041622	Upper Yoke Assembly	1
2	T3050323	Screw, Cap/Hd, M8 x 30, Slv	2
3	T2048951	Lower Handlebar Clamp	2
4	obs T2040826	Clamp, Handlebar, Upper	2
5	T3050154	Bolt, Cap/Hd, M10 x 90, Slv	2
6	T3050323	Screw, Cap/Hd, M8 x 30, Slv	2
7	T2041624	Handlebar, Tapered	1	> 583303
7	T2041634	Handlebar, Tapered	1	583304 >
8	T2040623	Wire Guide	1
9	T3205061	Bolt, HHF, Lghtd, M6 X 10, Slv	2
10	T2041849	Bar End Weight	2
11	T3330876	Screw, C/Sunk, Skt, M6 x 40, SS	2
12	T3331439	Screw, S/Tap, Pan/Hd, M4 x 10, Slv	2
13	T2042464	Grip, Handlebar, LH	1
14	T2042035	Switch Cube Assy, LH	1
15	T3331790	Schraube	2
16	T2041644	Kit, Switchcube/Handlebar	1	> 585363
16	T2041264	Switchcube, APS, RH, Non DRL	1	585364 >
17	T3331440	Screw, Pan/Hd, Phil, M5 x 40	3
18	T2042454	Grip, Handlebar, RH	1
19	T2042664	Switchcube Bracket	1	> 585363
20	T3331750	Screw, Tx, M4 x 17.5, Slv	2
21	T3700212	Band, Rubber	3
22	T3050141	Bolt, H/HD, M10 x 16	1	> 585364
23	T2060500	Mirror Kit	1	> 634998 - Kit Contains 2 Mirrors
23	T2060501	Mirror Assy, LH	1	634999 >
24	T2060500	Mirror Kit	1	> 634998 - Kit Contains 2 Mirrors
24	T2060502	Mirror Assy, RH	1	634999 >
25	T2303408	Handguard, Moulding, LH	1
26	T2303409	Handguard, Moulding, RH	1
27	T2303384	Bracket, Handguard	2
28	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	2
29	T2303383	Spacer, Hardened	2
30	T2021564	Bolt, Pivot, M6	2
31	T2309027	Sleeve,8.2 x 11.0 x 2.3	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
