Schaltwalze Schaltgabeln - Explorer XR

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

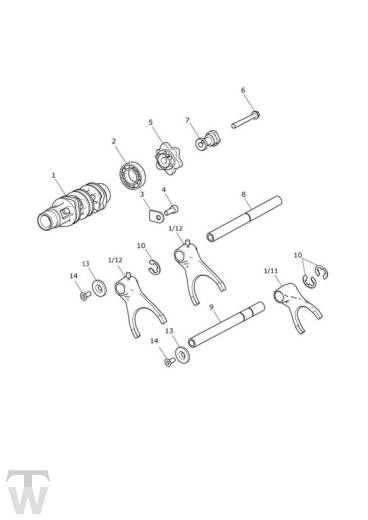

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T1195566	Kit, Selector Mechanism, Spares	1	> Eng No 752514 - Kit contains: Selector Drum,3 Selector Forks & Detent Spring
1	T1191195	Selector Drum Assembly	1	Eng No 752515 >
2	T3800194	Bearing, Ball,20 x 37 x 9	1
3	T1193377	Bearing Retainer Plate	1
4	T3051063	Screw, Cap/HD, M6 x 16, Enc, Raw	1
5	T1191235	Detent Wheel	1
6	T3200123	Bolt, RHHF, M6 x 50, Encaps	1
7	T1191008	Spigot, Drive, GPS Sensor	1
8	T1191136	Shaft, Selector Fork, Output	1
9	T1191133	Shaft, Selector Fork, Input	1
10	T3501111	E-Clip,13-18	3
11	T1195670	Fork, Selector, Input	1	Eng No 752515 >
12	T1195675	Fork, Selector, Output	2	Eng No 752515 >
13	T3552127	Washer, Countersunk,6.5 x 25 x 3	2
14	T3332704	Screw, Torx, M6 x 14	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
