Kühlung - Explorer XR

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

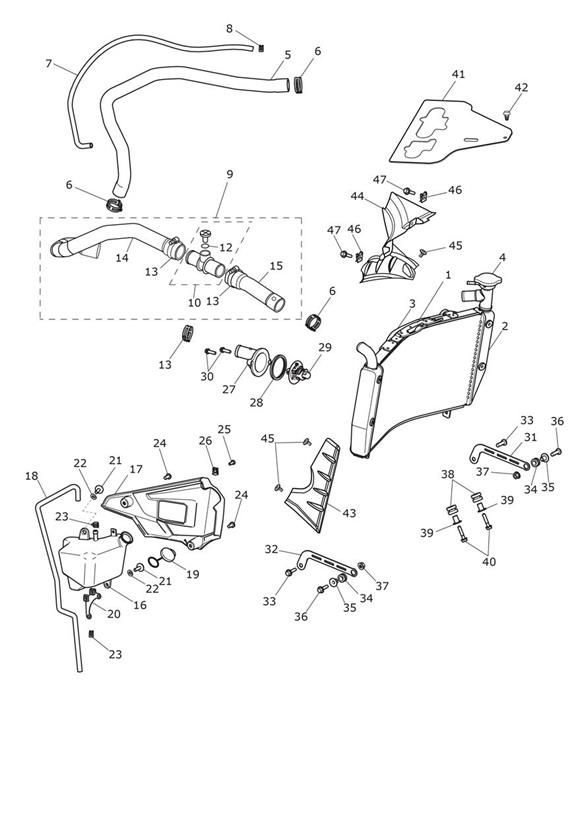

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2100855	Cowl, Fan	1
2	T2100854	Radiator, Curved	1
3	T2100856	Fan, Cooling	1
4	T2100081	Cap Assy, Radiator	1
5	T2100544	Hose, Radiator to Pump	1
6	T3706214	Clamp, Constant Tension, Dia 29	3
7	T2100636	Pipe, Radiator to Expansion Tank	1
8	T3700077	Splint	1
9	T2100910	Hose, Thermostat to Radiator	1
10	T2100905	Spigot, Coolant Bleed	1
12	T2100909	O Ring,11.20 x 1.78 Dia	1
13	T3706216	Clamp, Constant Tension, Dia 32	3
14	T2100906	Hose, T'Stat to Bleed Spigot	1
15	T2100907	Hose, Bleed Spigot to Rad	1
16	T2108355	Expansion Tank	1
17	T2100461	Cover, Expansion Tank	1
18	T2100637	Pipe, Expansion Tank Overflow	1
19	T2101015	Cap, Expansion Tank	1
20	T2100462	Bracket, Expansion Tank	1
21	T3330334	Screw, Tx, Pan/HD, M6 x 16, Slv	2
22	T3555026	Washer,6.4 x 18 x 1.6	2
23	T3700440	Clip, Hose,11-12.5mm	2
24	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	2
25	T3330649	Screw, Pan/Hd, Tx, M5 x 12, Slv	1
26	T3350161	Nut, Captive, M5	1
27	T2100479	Cover, Water Outlet	2
28	T2100201	Seal, Thermostat	1
29	T2100676	Thermostat	1
30	T3205066	Bolt, HHF, Lghtd, M6 x 20, Slv	2
31	T2100914	Bracket, LH, Radiator	1
32	T2100915	Bracket, RH, Radiator	1
33	T3205254	Bolt, HHF, Lghtd, M8 x20, Slv	2
34	T3020030	Gummilager	2
35	T3010052	Flanged Sleeve, M6 x 12 x 10.75	2
36	T3205067	Bolt, HHF, Lghtd, M6 x 25, Slv	2
37	T3350305	Locknut, Flgd, M6 x 1.0, Slv	2
38	T3021200	Grommet, Dia 14x4, Panel	2
39	T3010701	Flanged Sleeve,6.4 x 10 x 14.5	2
40	T3200148	Bolt, M6 x 30, Silver	2
41	T2100980	Sheet, Heat Shield	1
42	T3450299	Firtree, M6	1
43	T2100966	Radiator Shroud, RH	1
44	T2100965	Radiator Shroud, LH	1
45	T3331436	Screw, S/Tap, Pan, Torx,4 x 11, PT	3
46	T3350161	Nut, Captive, M5	2
47	T3330891	Bolt, RHHF, M5 x 0.8 x 12, S5041	2
48	T4007771	Coolant, OAT, Premix, D2053	-	Not Illustrated

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
