Hauptrahmen - Explorer XRx

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

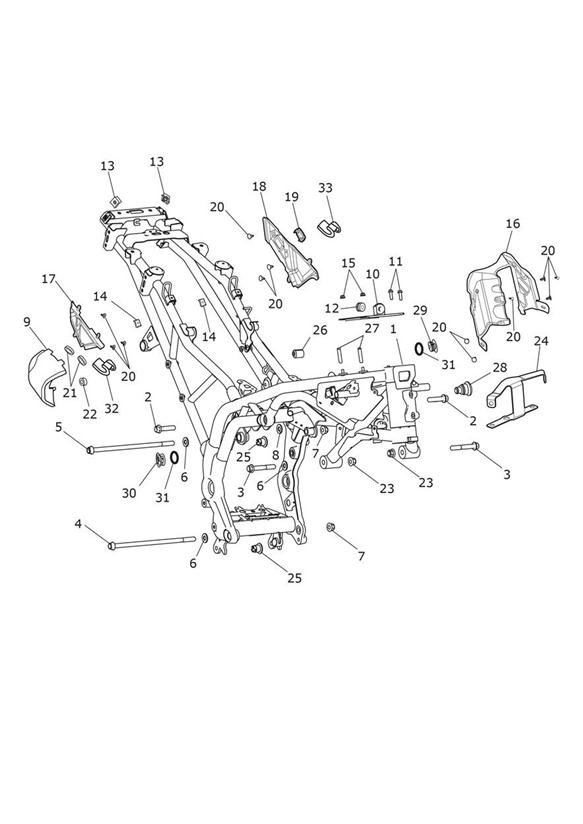

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2070611	Frame Assembly Spares	1
1	T2070613	Frame Assembly Spares, Americas	1	US
1	T2070626	Frame Assembly Spares, Canada	1	CA
1	T2070897	Frame Assembly Spares, Australia	1	AU
2	T3334692	Screw, Torx, M12 x 50	2
3	T3151120	Bolt, M12 x 75	2
4	T3334652	Screw, Torx, M12 x 250	1
5	T3334662	Screw, Torx, M12 x 265	1
6	T3550572	Washer, Hardened,26 x 12.5 x 3	3
7	T3350234	Locknut, Flgd, M12 x 1.25	2
8	T2077820	Spacer, Engine Mount, M12	1
9	T2070569	Swingarm Position Sensor Cover	1
10	T2075851	Pressing, Headstock Brace, Top	1
11	T3202304	Bolt, RHHF, M6 x 20, Slv	2
12	T3020300	Grommet, Dia 19.5 x 4 Panel	1
13	T3350111	Nut, Captive, M6	2
14	T3350123	Nut, Captive, M5, Non-Secured	2
15	T3350003	Sich.mutter	2
16	T2303385	Headstock Infill, Moulding	1
17	T2070214	Frame Infill, RHS	1
18	T2070146	Frame Infill, LHS	1
19	T2307136	Blank Plug, Switch	1
20	T3701170	Plastic Rivet, Screw Type	12
21	T3020330	Grommet, Rectangular	2
22	T3020085	Grommet	1
23	T3350234	Locknut, Flgd, M12 x 1.25	2
24	T2303368	Bracket, Headstock Infill	1
25	T2071980	Adjuster, Frame, M12	2
26	T2056500	Bush, Rubber Mount,10.2 x 27 x 32	1
27	T3100020	Stud, M6	2
28	T2050666	Pivot Pin, M30	1
29	T2076468	Bung, Tube, Upper Cross Beam, LH	1
30	T2076469	Bung, Tube, Upper Cross Beam, RH	1
31	T3600267	O-RING,26.65IDX2.62DIA	2
32	T2305281	Seat Mtg, RHS	1	609361 >
33	T2305282	Seat Mtg, LHS	1	609361 >

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
