Lenker Schalter - Explorer XCx

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

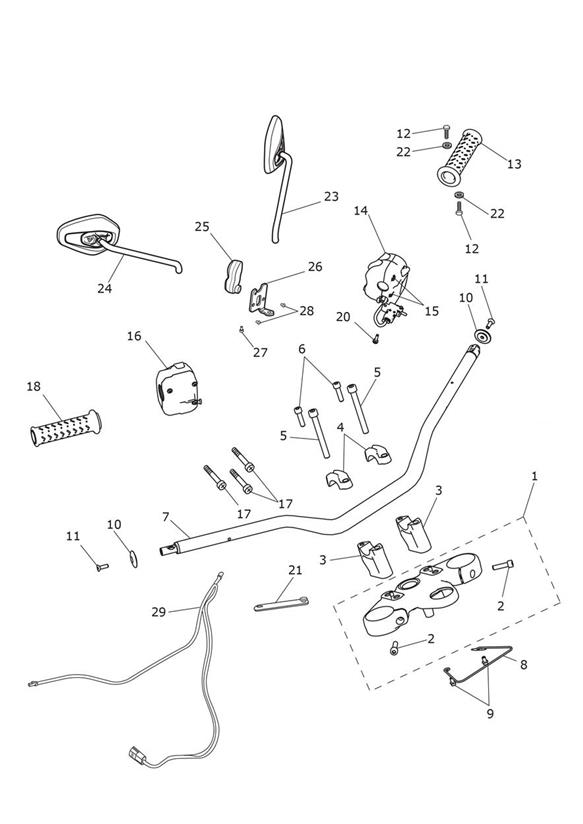

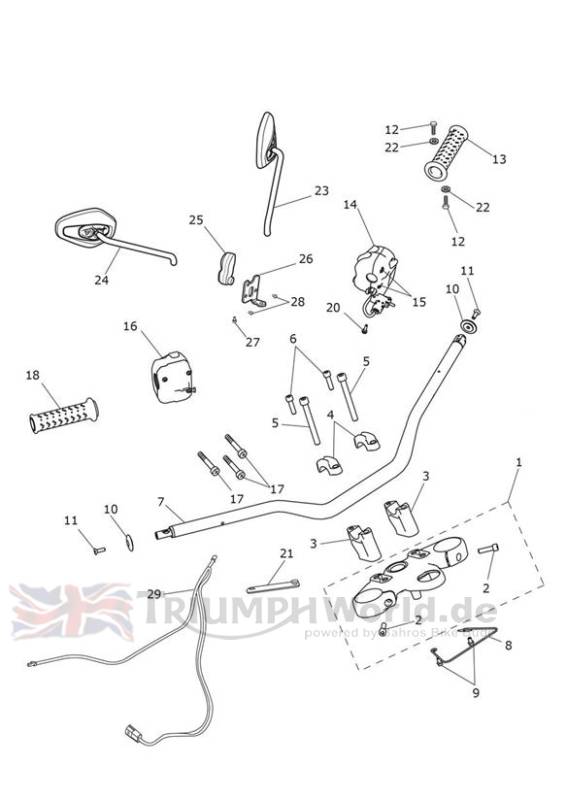

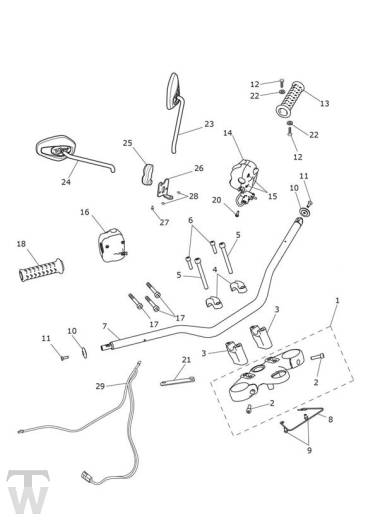

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2041398	Upper Yoke Assembly	1
2	T3050323	Screw, Cap/Hd, M8 x 30, Slv	2
3	T2048951	Lower Handlebar Clamp	2
4	T2048951	Clamp, Handlebar, Upper	2
5	T3050154	Bolt, Cap/Hd, M10 x 90, Slv	2
6	T3050323	Screw, Cap/Hd, M8 x 30, Slv	2
7	T2042745	Handlebar, Aluminium, Tapered	1
8	T2041386	Wire Guide	1
9	T3205061	Bolt, HHF, Lghtd, M6 X 10, Slv	2
10	T2041849	Bar End Weight	2
11	T3330931	Screw, Csk, M6 x 20. Slv	2
12	T3331439	Screw, S/Tap, Pan/Hd, M4 x 10, Slv	2
13	T2040841	Heated Grip, LH	1
14	T2042382	Switchcube, LH	1
15	T3331795	Screw, M5 x 35	2
16	T2041243	Switchcube, RHS, APS	1
17	T3331440	Screw, Pan/Hd, Phil, M5 x 40	3
18	T2041118	Heated Grip, RH	1
20	T3331750	Screw, Tx, M4 x 17.5, Slv	1
21	T3700212	Band, Rubber	1
22	T3550500	Washer,4.3 x 9.0 x 0.8	2
23	T2067777	Mirror, LH	1
24	T2069777	Mirror, RH	1
25	T2041588	Auxiliary Switchcube, Type 2	1
26	T2041954	Mount Plate, Type 3, Aux S/Cube	1
27	T3050308	Screw, Cap/HD, M4 x 8	1
28	T3330392	Screw, But/Hd, M4 x 5, S/S	2
29	T2502204	Suharness, Heated Grips	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
