ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

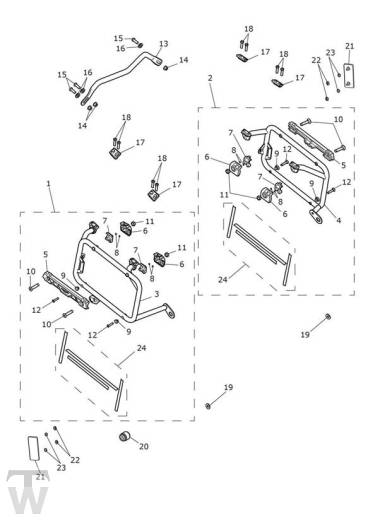

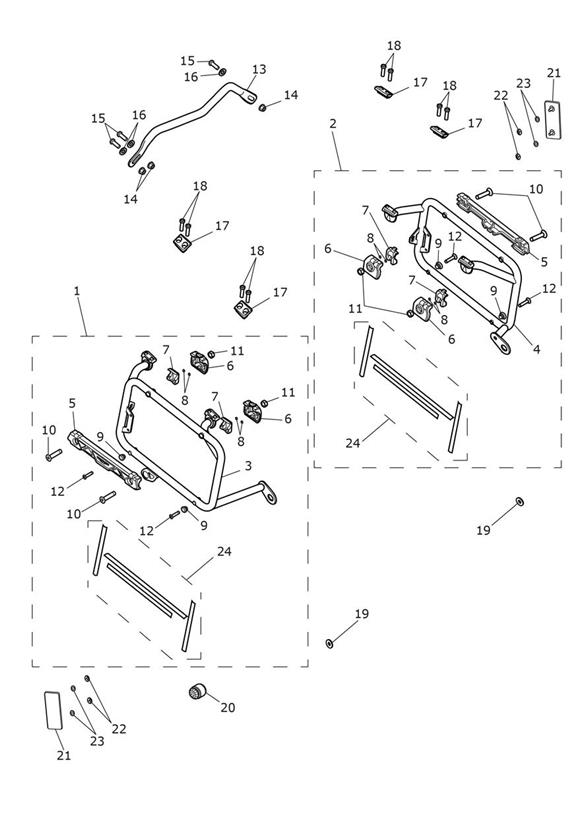

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2350168 | Mounting Frame Assy, RH | 1 | |
2 | T2350169 | Mounting Frame Assy, LH | 1 | |
3 | T2350181 | Mounting Frame, Fabrication, RH | 1 | |
4 | T2350182 | Mounting Frame, Fabrication, LH | 1 | |
5 | T2350208 | Casting, Upper | 2 | |
6 | T2352353 | Rear Body, Mechanism | 4 | |
7 | T2352354 | Mechanism, Internal | 4 | |
8 | T2352356 | Spring, Mechanism | 8 | |
9 | T2352123 | Bobbin, Frame | 4 | |
10 | T2352357 | Screw, Csk, M8 x 1.25 x 35 | 4 | |
11 | T2352358 | Locknut, M8 x 1.25 | 4 | |
12 | T2350203 | Screw, Csk, M6 x 1.0 x 27 | 4 | |
13 | T2350171 | Mounting Frame, Link Bar | 1 | |
14 | T3350004 | Flanschmutter | 3 | |
15 | T3335011 | Screw, But/Hd, Tx, M8 x 20 | 3 | |
16 | T3550184 | Washer, Hardened,8.2 x 18.7 x 2 | 3 | |
17 | T2358887 | Clamp, Upper, Mounting Frame | 4 | |
18 | T3051061 | Screw, Cap/Hd, M6 x 30, Slv | 8 | |
19 | T2350184 | Spacer,8.2 x 22 x 4 | 2 | |
20 | T2203434 | Stop, Silencer | 1 | |
21 | T2707111 | Rückstrahler | 2 | US, CA, AR, ID, ZA & AU Only |
22 | T3550253 | Washer, Dia 5 mm, Retaining | 4 | US, CA, AR, ID, ZA & AU Only |
23 | T3600109 | O Ring, ID 5.6 x 2.3 | 4 | US, CA, AR, ID, ZA & AU Only |
24 | T2350183 | Protective Sticker Set | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
