Cockpit - Explorer XRT

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

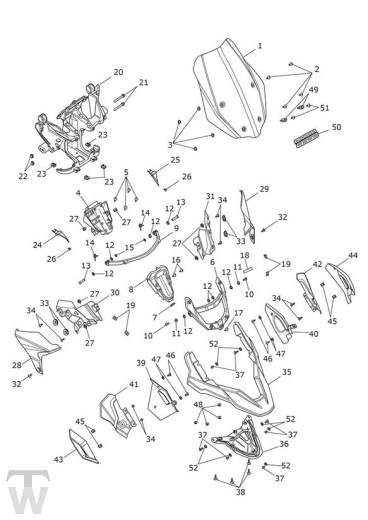

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2308557	Screen, Moulding, High	1	All Except US & CA
1	T2308559	Screen, Moulding, High	1	US & CA Only
2	T3331062	Bolt, But/Hd, M5 x 16, Shld, Slv	4
3	T3550288	Washer, Foam	4
4	T2309024	Screen Adjustment Mechanism	1
5	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	4
6	T2309052	Screen Support	1
7	T3020330	Grommet, Rectangular	1
8	T2302644	Moulding, Underscreen, Centre	1
9	T2309031	Screen Support, Pivoting	1
10	T3330429	Screw, Skt HD, M5 x 25, S/S	2
11	T3010084	Flanged Sleeve,5 x 8 x 5.5	2
12	T3750011	Bush, Flanged,8 x 10 x 4	8
13	T2080954	Pivot Pin, Rear Footrest	2
14	T2302514	Torsion Spring	2
15	T3500207	SICHERUNGSSCHEIBE AUSSEN 8 X 0.89	2
16	T3330945	Screw, But/Hd, M5 x 16, Blk	2
17	T3330945	Screw, But/Hd, M5 x 16, Blk	1
18	T2309060	Badge, Screen Support	1
19	T3020027	Grommet, Rubber	4
20	T2309039	Front Subframe	1
21	T3202315	Bolt, HHF, M8 x 65, Slv	2
22	T3350004	Flanschmutter	2
23	T3350111	Nut, Captive, M6	4
24	T2309344	Infill, RH, Front Subframe	1
25	T2309346	Infill, LH, Front Subframe	1
26	T3450101	Button, Firtree, M6 x 11	2
27	T3350161	Nut, Captive, M5	6
28	T2310016-NW	Cockpit, RH	1	Crystal White
28	T2310016-JF	Cockpit, RH	1	Lucerne Blue
28	T2310016-CX	Cockpit, RH	1	Cranberry Red
29	T2310005-NW	Cockpit, LH	1	Crystal White
29	T2310005-JF	Cockpit, LH	1	Lucerne Blue
29	T2310005-CX	Cockpit, LH	1	Cranberry Red
30	T2302893	Wind Deflector, RH	1
31	T2302892	Wind Deflector, LH	1
32	T3330858	Bolt, But/Hd, M6 x 15, Shld, Slv	2
33	T3020029	Grommet, Side Panel	4
34	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	8
35	T2307231-NW	Kit, High Mudguard, Crystal White	1	> 766115 - All Except BR & > 769412 - BR Only
35	T2310014-NW	High Mudguard, Crystal White	1	766116 > - All Except BR & 769413 > - BR Only
35	T2307231-JF	Kit, High Mudguard, Lucerne Blue	1	> 764365 - All Except BR & > 765316 - BR Only
35	T2310014-JF	High Mudguard, Lucerne Blue	1	764366 > - All Except BR & 765317 > - BR Only
35	T2307231-CX	Kit, High Mudguard, Cranberry Red	1	> 767555
35	T2310014-CX	High Mudguard, Cranberry Red	1	> 767556
36	T2302956	High Mudguard, Inner	1
37	T3330404	Screw, S/tap, HHF,5 x 12	7
38	T3330727	Screw, But/Hd, M6 x 20, Slv	4
39	T2302472	Infill, Cockpit, RH	1
40	T2302471	Infill, Cockpit, LH	1
41	T2303779	Finisher, Upper Mudguard, RH	1
42	T2303778	Finisher, Upper Mudguard, LH	1
43	T2310040-MH	Finisher, RH	1	Aluminium Silver
44	T2310053-MH	Finisher, LH	1	Aluminium Silver
45	T3350129	Nut, Captive, M5	4
46	T3330943	Screw, But/Hd, M5 x 14, Slv	4
47	T3550957	WASHER.M6X1X13	4
48	T3010714	Flanged Sleeve,6 x 11 x 2.5	4
49	T2304694	Threaded Spacer, M5	2	ID & IN Only
50	T2304697	Bracket, Front Number Plate	1	ID & IN Only
51	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	2	ID & IN Only
52	T3551066	Washer,4.3 x 12.0 x 1.0	7

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
