Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

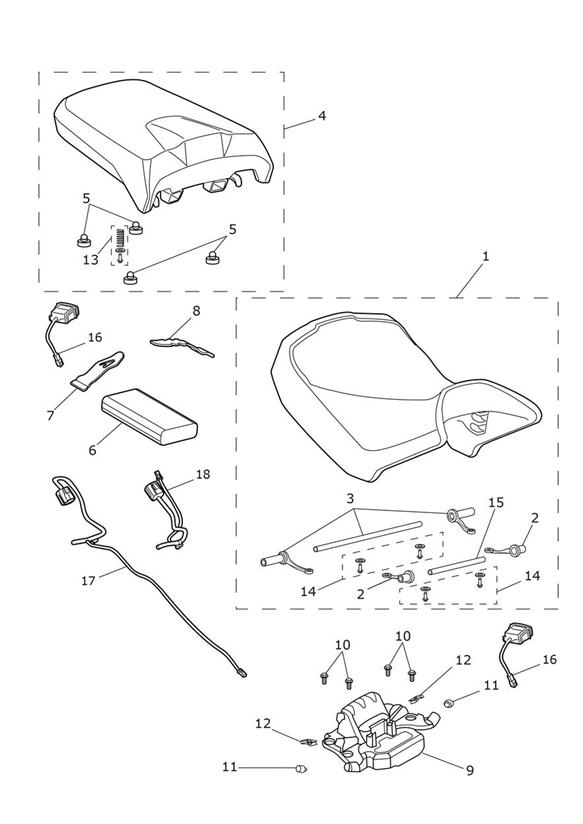

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2307243 | Rider Seat Assembly, Heated | 1 | |
| 2 | T2304379 | Seat, Rubber, Front | 2 | |
| 3 | obs T2303066 | Seat Rubber Assy | 1 | |
| 4 | T2305552 | Pillion Seat Assy, Heated | 1 | |
| 5 | T2307367 | Rubber Foot, Seat Base | 4 | |
| 6 | T2303605 | Toolkit, Type W | 1 | |
| 7 | T2305682 | Strap, Tool Kit, Female | 1 | |
| 8 | T2305683 | Strap, Tool Kit, Male | 1 | |
| 9 | T2305946 | Seat Bridge, Moulding | 1 | |
| 10 | T3203222 | Bolt, HHF, M6 x 12, Slv | 4 | |
| 11 | T3021161 | Rubber Foot, Dia 14.22 x 7.1 | 2 | |
| 12 | T3350129 | Nut, Captive, M5 | 2 | |
| 13 | T2302609 | Kit, Pillion Seat | 1 | |
| 14 | T2309777 | Kit, Rider Seat, Spares | 2 | |
| 15 | T2303777 | Bar, Front, Rider Seat | 1 | |
| 16 | T2505150 | Switch, Heated Seat | 2 | |
| 17 | T9701283 | Harness, Rider Seat | 1 | |
| 18 | T9701284 | Harness, Pillion Seat | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
