Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

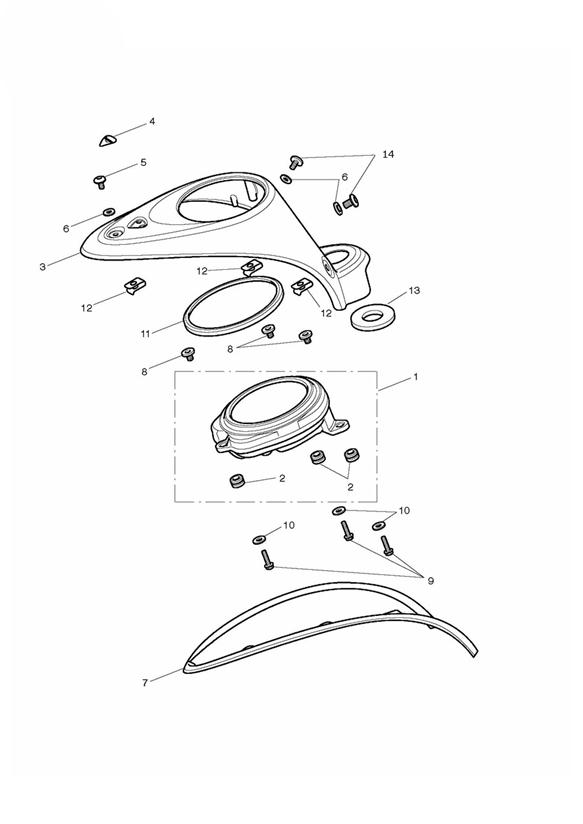

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2501530 | Instrument Assy, Mph | 1 | UK, US & CY - Non ABS Version |
| 1 | T2501531 | Instrument Assy, Kph | 1 | All mkts expt UK, US & CY - Non ABS Version |
| 1 | T2502396 | Instrument Assy, MPH | 1 | UK, US & CY - ABS Version |
| 1 | T2502397 | Instrument Assy, KPH | 1 | All Mkts Expt UK, US & CY - ABS Version |
| 2 | T2501535 | Rubber Grommet | 3 | |
| 3 | T2501464 | Instrument Nacelle, Cast | 1 | > 561919 |
| 3 | T2501464 | Kit, Instrument Nacelle | 1 | 561920 > 679546 |
| 3 | T2501465 | Instrument Nacelle | 1 | 679547 > |
| 4 | T3901093 | Badge, Triumph, Console | 1 | |
| 5 | T3332666 | Screw, But/Hd, Skt, M6 x 1.0 x 12, S/S | 3 | > 452803 |
| 5 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 3 | 452804 > 679546 |
| 5 | T3330726 | Screw, Btn/Hd, M6 x 12, Slv | 1 | 679547 > |
| 6 | T3550213 | Washer, Plastic, M6 | 3 | > 561919 |
| 7 | T3660142 | Gasket, Extruded, Nacelle,885mm | 1 | |
| 8 | T3010711 | Flanged Sleeve | 3 | |
| 9 | T3330893 | Bolt, RHHF, M5 x 25, S5041 | 3 | > 339684 |
| 9 | T3330893 | Bolt, RHHF, M5 x 25, S5041 | 3 | 339685 > 561919 |
| 9 | T3332464 | Screw, S/Tap, THF,5 x 25 | 3 | 561920 > |
| 10 | T3555023 | Washer,5.3 x 18 x 1.6 | 3 | |
| 11 | T2501532 | Gasket, Instrument Assy | 1 | |
| 12 | T3350111 | Nut, Captive, M6 | 3 | > 679546 |
| 12 | T3350141 | Nut, Captive, M6 | 3 | 679547 > |
| 13 | T2501541 | Rubber Finisher | 1 | |
| 14 | T3330858 | Bolt, But/Hd, M6 x 15, Shld, Slv | 2 | 679547 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
