ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

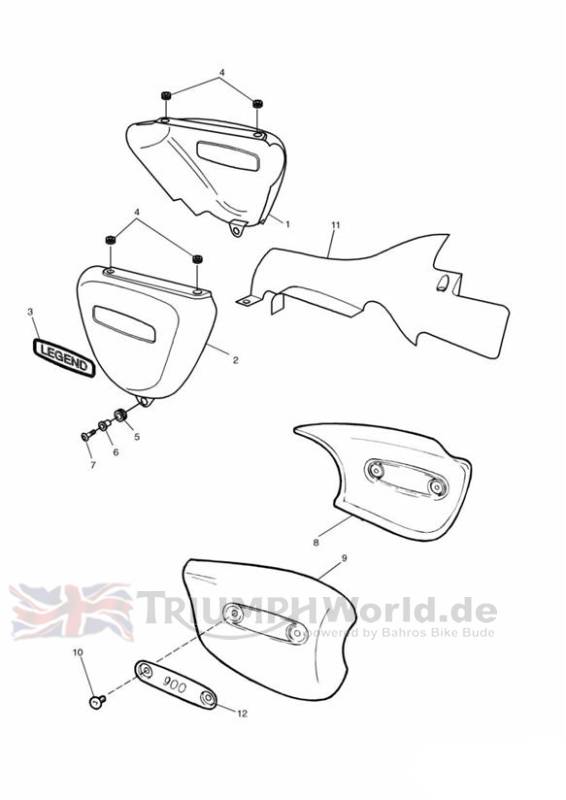

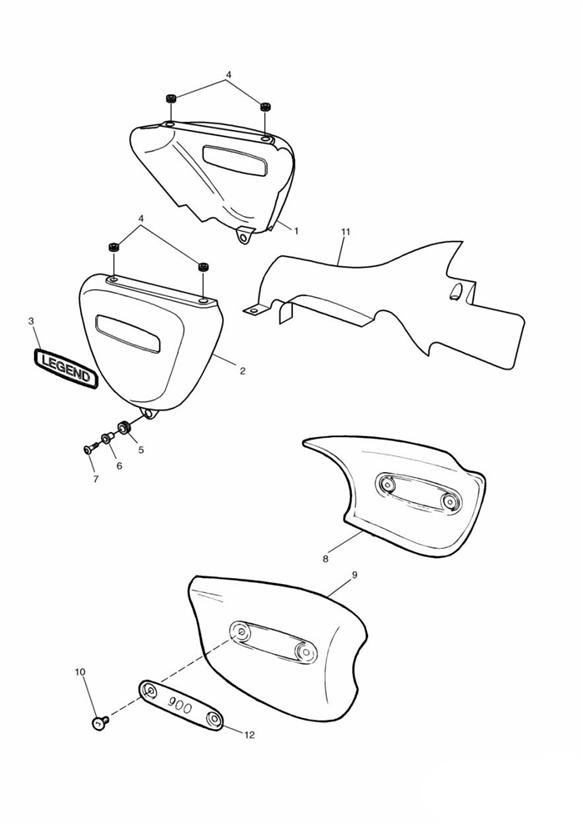

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | obs T2301256-PP | Seitenblech links | 1 | Obsidian Black |
1 | obs T2301256-CN | Seitenblech links | 1 | >> 70588 Volcanic Red |
1 | obs T2301256-CL | Seitenblech links | 1 | 70589 >> Cardinal Red |
1 | obs T2301256-HE | Seitenblech links | 1 | Imperial Green |
1 | obs T2301256-JM | Seitenblech links | 1 | Sapphire Blue |
2 | obs T2301266-PP | Seitenblech rechts | 1 | Obsidian Black |
2 | obs T2301266-CN | Seitenblech rechts | 1 | >> 70588 Volcanic Red |
2 | obs T2301266-CL | Seitenblech rechts | 1 | 70589 >> Cardinal Red |
2 | obs T2301266-HE | Seitenblech rechts | 1 | Imperial Green |
2 | obs T2301266-JM | Seitenblech rechts | 1 | Sapphire Blue |
3 | obs T3900272 | Plakette | 2 | |
4 | T3020121 | Grommet,13 x 1 x 6.2 | 4 | |
5 | T3020082 | Grommet,18 x 1 x 9 | 2 | |
6 | T3010707 | Sleeve, Flanged,6.4 x 10 x 6.5 | 2 | |
7 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | M6 x 20mm |
8 | obs T2201389 | Airbox Cover, LH, Chromed, RT | 1 | |
9 | obs T2201388 | Airbox Cover, RH, Chromed, RT | 1 | |
10 | T3330550 | Schraube | 4 | M6 x 12mm |
11 | obs T2200053 | Ausfachungstafel | 1 | |
12 | obs T3900081 | Plakette | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
