Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

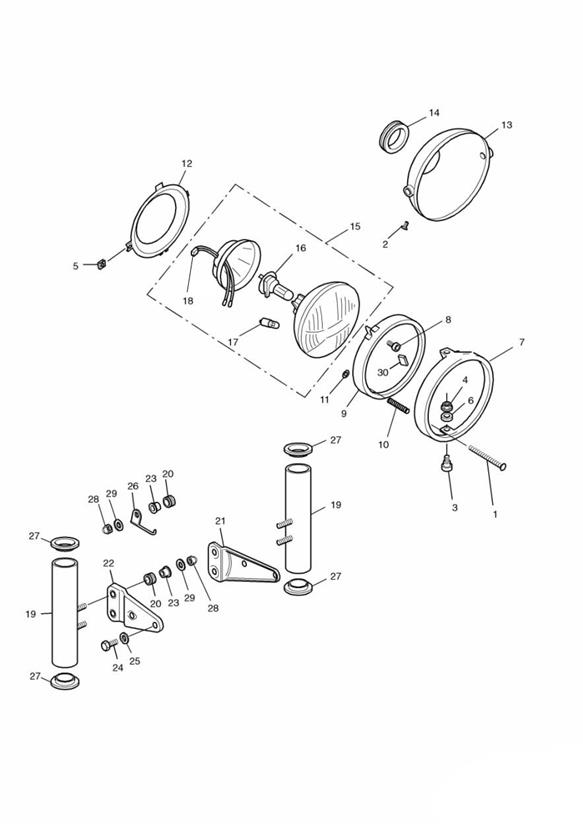

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | 2700080-T0301 | Schraube | 1 | M4 x 45mm |
| 2 | T2700081 | Screw, C'sunk, Phil, M5 x .08 x 16 | 2 | M5 x 14mm |
| 3 | 2700082-T0301 | Abgesetz. schr. | 2 | M5 x 12mm |
| 4 | T2700493 | Nut & Washer Assy, M5, Slv | 2 | |
| 5 | T2700084 | Nut, Square, M4 | 1 | M4 |
| 6 | 2700085-T0301 | Unterlegscheibe | 2 | M5 |
| 7 | T2700004 | Rim, Headlight | 1 | |
| 8 | T2701186 | Screw, Pan/HD, M3 x 12 | 2 | |
| 9 | T2700418 | Rim, Headlight Retainer | 1 | |
| 10 | T2700722 | Spring | 1 | |
| 11 | T3551088 | Washer,4.25 x 8 x 0.8 | 1 | |
| 12 | 2700012-T0301 | Montage, ring | 1 | |
| 13 | obs T2700236 | Schale | 1 | >> 70145 Chrome |
| 13 | obs T2700236 | Schale | 1 | 70146 >> 80746 Crinkle Black |
| 13 | T2700191 | Schale | 1 | 80747 >> Painted |
| 14 | T3020351 | Grommet,56 x 0.75 x 52 | 1 | |
| 15 | T2701010 | Headlight Assy, LH | 1 | LH dip UK, NZ, AU, JP, ZA, CY, HK, MY, SG |
| 15 | T2701011 | Headlight Assy, RH | 1 | RH dip ES, DE, IT, PT, CH, GR, AR, BR, SE, FR |
| 15 | T2701009 | Headlight Assy, Sym | 1 | RH dip US and CA |
| 16 | T2700001 | Bulb, H4 60/55W,12V, Type 1, Clear | 1 | |
| 17 | T2700210 | Bulb, Parking Lamp,12V 4W | 1 | |
| 18 | T2701017 | Subharness, Headlight | 1 | Outer cover nicht supplied |
| 19 | T2700380 | Rohr | 2 | |
| 20 | T3020010 | Grommet, Mounting Tube | 4 | |
| 21 | T2700375 | Konsole links | 1 | |
| 22 | T2700376 | Konsole rechts | 1 | |
| 23 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 4 | |
| 24 | T3330620 | Schraubbolzen | 2 | |
| 25 | T3550277 | Washer, M8 | 2 | |
| 26 | obs T3700085 | Splint | 1 | >> 71698 |
| 27 | T2700340 | Gummilager | 4 | |
| 28 | T3350044 | Hutmutter | 4 | |
| 29 | T3555004 | Washer,6.4 x 14 x 1.6 | 3 | |
| 30 | T3660114 | Dichtung | 1 | Use with T2700703 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
