ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

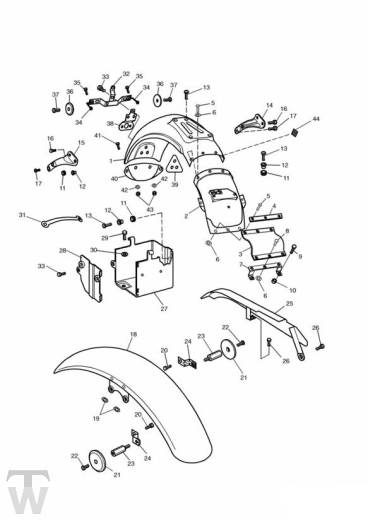

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | obs T2300641-PP | Kotflügel hinten | 1 | Obsidian Black |
| 1 | obs T2300641-CN | Kotflügel hinten | 1 | >> 70588 Volcanic Red |
| 1 | obs T2300641-CL | Kotflügel hinten | 1 | 70589 >> Cardinal Red |
| 1 | obs T2300641-HE | Kotflügel hinten | 1 | Imperial Green |
| 1 | obs T2300641-JM | Kotflügel hinten | 1 | Sapphire Blue |
| 2 | obs T2301235 | Deckel | 1 | |
| 3 | T2300359 | Kotflügel | 1 | Rear |
| 4 | T2300330 | Klemmplatte | 1 | |
| 5 | T2307377 | Pop Rivet, Dia 4.8 | 7 | |
| 6 | obs T3550135 | Unterlegscheibe | 10 | |
| 7 | 2300310-T0301 | Halterung, feder | 1 | |
| 8 | T3330061 | Niet | 3 | |
| 9 | T3205254 | Bolt, HHF, Lghtd, M8 x20, Slv | 2 | M8 x 20mm |
| 10 | T3350004 | Flanschmutter | 2 | |
| 11 | T3020153 | Grommet,13 x 3 x 10 | 5 | |
| 12 | T3010702 | Flanged Sleeve,6.4 x 10 x 8.5 | 5 | |
| 13 | T3331234 | Screw, Torx, P/H, M6 x 20, Slv | 7 | M6 x 20mm |
| 14 | T2700532 | Konsole links | 1 | Chrome |
| 15 | T2700244 | Konsole rechts | 1 | Chrome |
| 16 | T3205156 | Bolt, HHF, Lghtd, M8 x 18, Slv | 4 | >> 107984 M8 x 16mm |
| 16 | T3205156 | Bolt, HHF, Lghtd, M8 x 18, Slv | 4 | 107985 > |
| 17 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
| 18 | T2301226-PP | Kotflügel vorn | 1 | Obsidian Black |
| 18 | obs T2301226-CN | Kotflügel vorn | 1 | >> 70588 Volcanic Red |
| 18 | obs T2301226-CL | Kotflügel vorn | 1 | 70589 >> Cardinal Red |
| 18 | obs T2301226-HE | Kotflügel vorn | 1 | Imperial Green |
| 18 | obs T2301226-JM | Kotflügel vorn | 1 | Sapphire Blue |
| 19 | T3550255 | Unterlegscheibe | 4 | >> 70156 |
| 20 | T3201228 | Bolt, HHF, M8 x 14, Slv | 4 | M8 x 14mm |
| 21 | T2700283 | Orang. reflekt. | 2 | US & CA, All Vins SG,110500 > |
| 22 | T3330648 | Screw, Pan/Hd, Tx, M5 x 20, Slv | 2 | US & CA, All Vins SG,110500 > |
| 23 | obs T2080538 | Verlänger.stück | 2 | US & CA, All Vins SG,110500 > |
| 24 | obs T2070854 | Konsole links | 2 | US & CA, All Vins SG,110500 > |
| 25 | obs T2058018 | Kettenschutz kit | 1 | Black |
| 26 | T3330727 | Screw, But/Hd, M6 x 20, Slv | 2 | |
| 27 | obs T2500092 | Batterie | 1 | |
| 28 | T2500071 | T?r | 1 | |
| 29 | T3331044 | Screw, Pan/Hd, Tx, M6 x 16, Slv | 2 | M6 x 16mm |
| 30 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 2 | |
| 31 | T2501740 | Battery Strap | 1 | |
| 32 | obs T2300269 | Halterung, feder | 1 | |
| 33 | T3205063 | Bolt, HHF, Lghtd, M6 x 16, Slv | 3 | Bracket to mudguard |
| 34 | T2300424 | Halterung, feder | 2 | US & CA, All Vins SG, >> 110499 |
| 35 | obs T3330085 | DScrew, torx | 2 | M5 x 16mm US & CA, All Vins SG, >> 110499 |
| 36 | T2700284 | Rückstrahler, r?dd | 2 | US & CA, All Vins SG, >> 110499 |
| 37 | T3330635 | Schraube | 2 | M5 x 16mm US & CA, All Vins SG, >> 110499 |
| 38 | T2300630 | Halterung, feder | 1 | |
| 39 | obs T2300422 | Stützplatte | 1 | |
| 40 | obs T2300338 | Verlängerung | 1 | SE, AR, GR, HK, PT, JP. |
| 41 | T3330696 | Screw, But/Hd, M5 X 16, Slv | 2 | SE, AR, GR, HK, PT, JP. |
| 42 | T3551178 | Washer, M5 x 15 x 1.6 | 2 | SE, AR, GR, HK, PT, JP. |
| 43 | obs T3350041 | Mutter | 2 | SE, AR, GR, HK, PT, JP. |
| 44 | obs T2301262 | Tankpad | 2 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
