ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

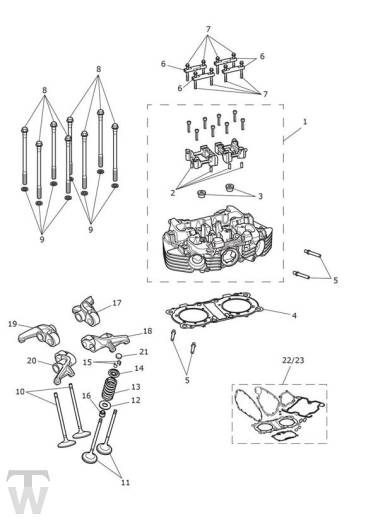

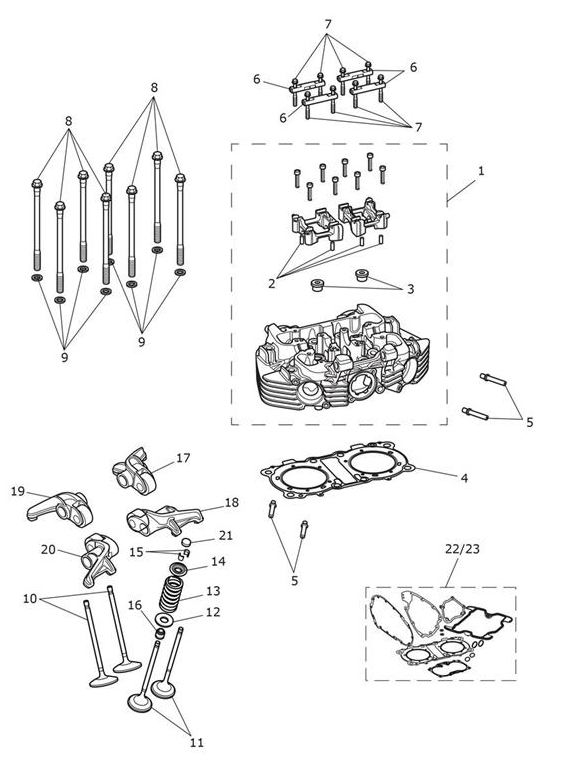

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T1156035 | Cylinder Head,2 Cyl, M/C 97.6 | 1 | |
2 | T3000005 | Dowel, Dia 6.0 x 16 | 4 | |
3 | T3456666 | Plug, Flgd, M18 x 1.5, Slv Enc | 2 | |
4 | T1156029 | Gasket, Cylinder Head,97.6 | 1 | |
5 | T3100016 | Stud, Shouldered, M8 x 55, Slv, Enc | 4 | |
6 | T1156025 | Shaft, Rocker | 4 | |
7 | T3205093 | Bolt, HHF, Lghtd, M6 x 50, Slv | 8 | |
8 | T1151111 | Bolt, Cylinder Head, M11 x 183 | 8 | |
9 | T3555038 | Washer, Hardened,11.5 x 19 x 2 | 8 | |
10 | T1136024 | Inlet Valve | 4 | |
11 | T1136025 | Exhaust Valve | 4 | |
12 | T1136066 | Platform, Spring, Valve | 8 | |
13 | T1136006 | Spring Valve | 8 | |
14 | T1136001 | Retainer, Spring Valve | 8 | |
15 | T1130705 | VENTILKEIL | 16 | |
16 | T1130710 | VENTILSCHAFTDICHTUNG,5.0 mm | 8 | |
17 | T1136030 | Rocker Assy, Cyl 1, Inlet | 1 | |
18 | T1136031 | Rocker Assy, Cyl 1, Exhaust | 1 | |
19 | T1136032 | Rocker Assy, Cyl 2, Inlet | 1 | |
20 | T1136033 | Rocker Assy, Cyl 2, Exhaust | 1 | |
21 | T1131011 | VENTILSHIM 9.5 mm,1.725 mm | - | |
21 | T1131012 | VENTILSHIM 9.5 mm,1.75 mm | - | |
21 | T1131013 | VENTILSHIM 9.5 mm,1.775 mm | - | |
21 | T1131014 | VENTILSHIM 9.5 mm,1.80 mm | - | |
21 | T1131015 | VENTILSHIM 9.5 mm,1.825 mm | - | |
21 | T1131016 | VENTILSHIM 9.5 mm,1.85 mm | - | |
21 | T1131017 | VENTILSHIM 9.5 mm,1.875 mm | - | |
21 | T1131018 | VENTILSHIM 9.5 mm,1.90 mm | - | |
21 | T1131019 | VENTILSHIM 9.5 mm,1.925 mm | - | |
21 | T1131020 | VENTILSHIM 9.5 mm,1.95 mm | - | |
21 | T1131021 | VENTILSHIM 9.5 mm,1.975 mm | - | |
21 | T1131022 | VENTILSHIM 9.5 mm,2.00 mm | - | |
21 | T1131023 | VENTILSHIM 9.5 mm,2.025 mm | - | |
21 | T1131024 | VENTILSHIM 9.5 mm,2.05 mm | - | |
21 | T1131025 | VENTILSHIM 9.5 mm,2.075 mm | - | |
21 | T1131026 | VENTILSHIM 9.5 mm,2.10 mm | - | |
21 | T1131027 | VENTILSHIM 9.5 mm,2.125 mm | - | |
21 | T1131028 | VENTILSHIM 9.5 mm,2.15 mm | - | |
21 | T1131029 | VENTILSHIM 9.5 mm,2.175 mm | - | |
21 | T1131030 | VENTILSHIM 9.5 mm,2.20 mm | - | |
21 | T1131031 | VENTILSHIM 9.5 mm,2.225 mm | - | |
21 | T1131032 | VENTILSHIM 9.5 mm,2.25 mm | - | |
21 | T1131033 | VENTILSHIM 9.5 mm,2.275 mm | - | |
21 | T1131034 | VENTILSHIM 9.5 mm,2.30 mm | - | |
21 | T1131035 | VENTILSHIM 9.5 mm,2.325 mm | - | |
21 | T1131036 | VENTILSHIM 9.5 mm,2.35 mm | - | |
21 | T1131037 | VENTILSHIM 9.5 mm,2.375 mm | - | |
21 | T1131038 | VENTILSHIM 9.5 mm,2.40 mm | - | |
21 | T1131039 | VENTILSHIM 9.5 mm,2.425 mm | - | |
21 | T1131040 | VENTILSHIM 9.5 mm,2.45 mm | - | |
21 | T1131041 | VENTILSHIM 9.5 mm,2.475 mm | - | |
21 | T1131042 | VENTILSHIM 9.5 mm,2.50 mm | - | |
21 | T1131043 | VENTILSHIM 9.5 mm,2.525 mm | - | |
21 | T1131044 | VENTILSHIM 9.5 mm,2.55 mm | - | |
21 | T1131045 | VENTILSHIM 9.5 mm,2.575 mm | - | |
21 | T1131046 | VENTILSHIM 9.5 mm,2.60 mm | - | |
21 | T1131047 | VENTILSHIM 9.5 mm,2.625 mm | - | |
21 | T1131048 | VENTILSHIM 9.5 mm,2.65 mm | - | |
21 | T1131049 | VENTILSHIM 9.5 mm,2.675 mm | - | |
21 | T1131050 | VENTILSHIM 9.5 mm,2.70 mm | - | |
21 | T1131051 | VENTILSHIM 9.5 mm,2.725 mm | - | |
21 | T1131052 | VENTILSHIM 9.5 mm,2.75 mm | - | |
21 | T1131053 | VENTILSHIM 9.5 mm,2.775 mm | - | |
21 | T1131054 | VENTILSHIM 9.5 mm,2.80 mm | - | |
21 | T1131055 | VENTILSHIM 9.5 mm,2.825 mm | - | |
21 | T1131056 | VENTILSHIM 9.5 mm,2.85 mm | - | |
21 | T1131057 | VENTILSHIM 9.5 mm,2.875 mm | - | |
21 | T1131058 | VENTILSHIM 9.5 mm,2.90 mm | - | |
21 | T1131059 | VENTILSHIM 9.5 mm,2.925 mm | - | |
21 | T1131060 | VENTILSHIM 9.5 mm,2.95 mm | - | |
21 | T1131061 | VENTILSHIM 9.5 mm,2.975 mm | - | |
21 | T1131062 | VENTILSHIM 9.5 mm,3.00 mm | - | |
21 | T1131063 | Shim, Dia 9.5,3.025 mm | - | |
21 | T1131064 | Shim, Dia 9.5,3.050 mm | - | |
21 | T1131065 | Shim, Dia 9.5,3.075 mm | - | |
21 | T1131066 | Shim, Dia 9.5,3.100 mm | - | |
22 | T3990164 | Gasket Kit, Full | 1 | See Service Section for kit breakdown |
23 | T3990165 | Gasket Kit, Cyl Head | 1 | See Service Section for kit breakdown |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
