Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

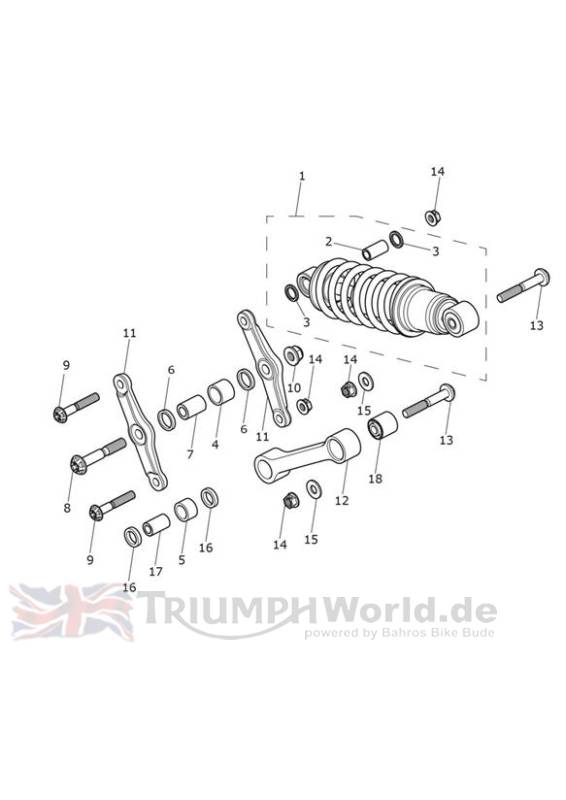

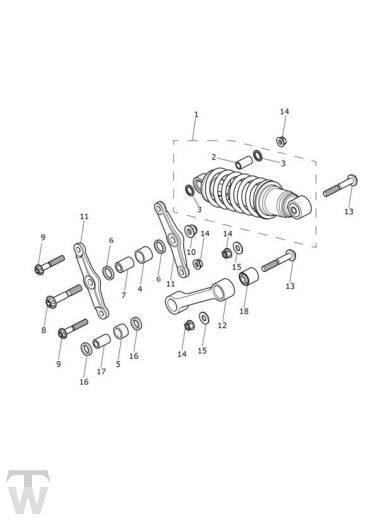

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2056899 | Rear Suspension Unit | 1 | |
| 2 | T2051171 | Ground Sleeve, RSU, Black | 1 | |
| 3 | T3600142 | Oil Seal 15 21 3 | 2 | |
| 4 | T3800060 | Bearing, Needle Roller,202620 | 1 | |
| 5 | T3800177 | Bearing, Needle Roller,17 24 15 | 1 | |
| 6 | T3600178 | Seal,20 x 26 x 4 | 2 | |
| 7 | T2057354 | Sleeve, Linkage, Dia 20.0 x 30.5 | 1 | |
| 8 | T3332630 | Screw, TX, M12 x 75, Slv | 1 | |
| 9 | T3202697 | Bolt, TX, M10 x 60 | 2 | |
| 10 | T3350234 | Locknut, Flgd, M12 x 1.25 | 1 | |
| 11 | T2051965 | Linkage Plate, Forged | 2 | |
| 12 | T2051970 | Linkage Rod, Extruded | 1 | |
| 13 | T3332690 | Bolt, TX, M10 x 70 | 2 | |
| 14 | T3350250 | Locknut, Flanged, M10 | 4 | |
| 15 | T3555029 | Washer,10.5 x 23 x 2 | 2 | |
| 16 | T3600066 | Öldichtung | 2 | |
| 17 | T2053130 | Sleeve, Ground,17 10 30 | 1 | |
| 18 | T2056505 | Bush, Rubber Mount,10.2 x 27 x 30 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
