Schwinge - Street Cup

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

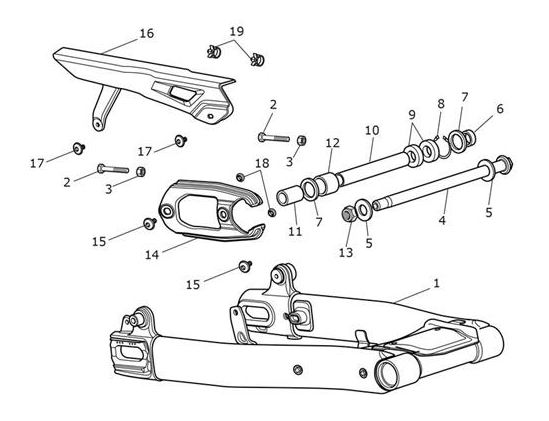

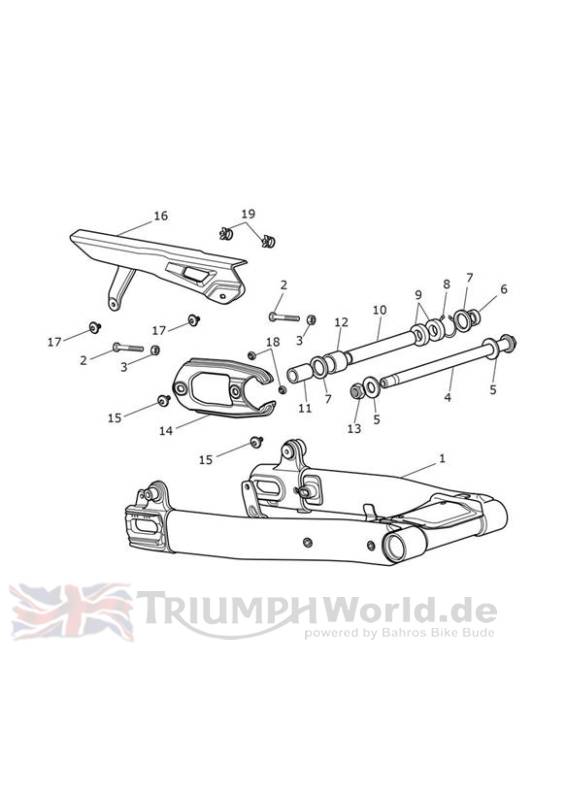

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2050970	Swingarm Assy, Black	1	Includes items: 6,7,8,9,10,11 & 12
2	T3203205	Screw, H/Hd, M8 x 50, Slv	2
3	T3350303	Nut, M8, Silver	2
4	T2012012	HINTERRADACHSE	1
5	T3550261	Washer,18 x 30 x 3	2
6	T2054063	Spacer,25 x 17 x 8.5	1
7	T3600044	Dichtung, Öl-	2
8	T3500204	Circlip, Int,35 x 1.5	1
9	T3800081	Kugellager	2
10	T2051225	Spacer, Internal,22x 149.5	1
11	T2050231	Sleeve, Ground,25 17 40	1
12	T3800014	Lager, wälz	1
13	T3350155	Sich.mutter	1
14	T2052065	Chain, Rubbing Strip	1
15	T3330727	Screw, But/Hd, M6 x 20, Slv	2
16	T2052080	Chainguard, Plastic	1
17	T3330726	Screw, Btn/Hd, M6 x 12, Slv	2
18	T3010061	Flanged Sleeve, M6 x 9 x 3.25	2
19	T3700108	Splint	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
