Schwinge - Speed Triple RS ab FIN867601

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

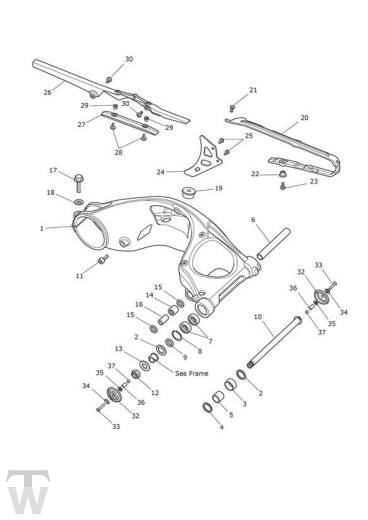

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2059502	Swingarm Assy	1	Includes bearings etc, items : 2,3,4,5,6,7,8,9,14,15,16, & 19
2	T3600044	Dichtung, Öl-	2
3	T3800014	Lager, wälz	1
4	T3600162	Oil Seal,32 25 4	1
5	T2050231	Sleeve, Ground,25 17 40	1
6	T2050420	Internal Spacer,11x183	1
7	T3800081	Kugellager	2
8	T3500204	Circlip, Int,35 x 1.5	1
9	T2054063	Spacer,25 x 17 x 8.5	1
10	T2050460	Spindle, Swingarm	1
11	T3203206	Screw, Cap/Hd, M10 x 1.25 x 35, Slv	1
12	T3350155	Sich.mutter	1
13	T3551240	Washer, M16 x 34 x 3	1
14	T3800137	Bearing, Needle Roller 17 x 24 x 25	1
15	T3600066	Öldichtung	2
16	T2050019	Buchse	1
17	T3331730	Bolt, HHF, M14 x 1.5 x 40, Slv	1
18	T3550339	Washer, M14	1
19	T3452000	Bung,38.1 Od	1
20	T2057317	Rubbing Strip, Chain, Inner	1
21	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	1
22	T3010065	Flanged Sleeve, M6 x 5.5 LG	1
23	T3331044	Screw, Pan/Hd, Tx, M6 x 16, Slv	1
24	T2057305	Chainguard, Lower	1
25	T3330334	Screw, Tx, Pan/HD, M6 x 16, Slv	2
26	T2057377	Chainguard, Upper	1
27	T2057322	Rubbing Strip, Chain, Top	1
28	T3330726	Screw, Btn/Hd, M6 x 12, Slv	2
29	T3010061	Flanged Sleeve, M6 x 9 x 3.25	2
30	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	2
32	T2050901	Finisher, Spindle	2
33	T3330678	Screw, Csk, M5 x 30, S/S	2
34	T3550265	Unterlegscheibe	2
35	T3550286	Washer,5.3 x 18 x 1.6	2
36	T2050376	Tube, ID 5.2, OD 7.5,14 Long	2
37	T3350196	Nut, M8, Cylindrical	2

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
