Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

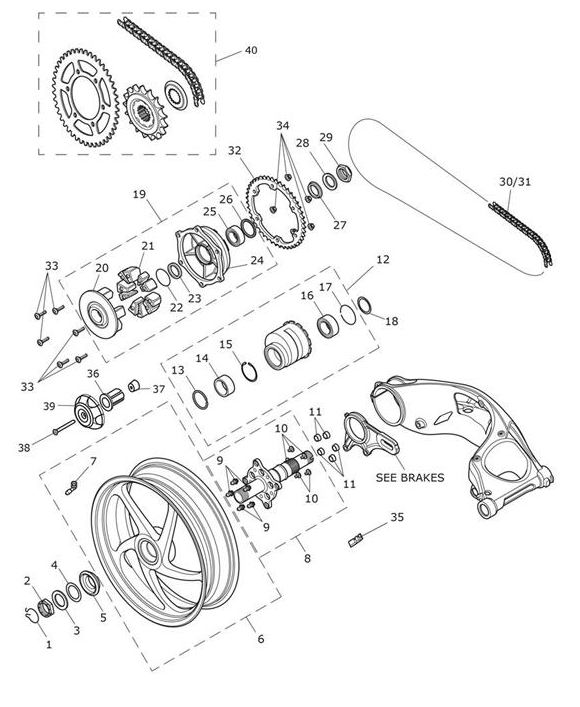

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T3700207 | Clip, Locking | 1 | |
| 2 | T2012596 | Nut, M38, Slv | 1 | |
| 3 | T3555036 | Washer, Conical,38.5 x 55.5 x 3.5 | 1 | |
| 4 | T3550955 | Axialscheibe | 1 | |
| 5 | T2010227 | Conical Spacer, Anodised, Red | 1 | |
| 6 | T2010574 | Rear Wheel Assy, Red Pinstripe | 1 | |
| 6 | obs T2010739 | Rear Wheel Assy, Neon Yellow Pinstripe | 1 | 955860 > |
| 7 | T2006635 | Valve Assy, Alum,90, Black | 1 | |
| 8 | T2010257 | Axle Assembly, Rear | 1 | |
| 9 | T2012297 | Drive Pin | 5 | |
| 10 | T3050211 | M6 Bolt, Pan Head | 5 | |
| 11 | T3450042 | Stopfen | 5 | |
| 12 | T2012432 | Eccentric Assy | 1 | |
| 13 | T3501055 | Snap Ring, Nom Bore 55 Dia | 1 | |
| 14 | T3800221 | Bearing, Needle,45x55x25, Sealed | 1 | |
| 15 | T3500209 | Circlip, Int. 55 x 2 | 1 | |
| 16 | T3800170 | Kugellager | 1 | |
| 17 | T3501062 | Snap Ring, Bore 62 Dia | 1 | |
| 18 | T2016667 | Washer,40 x 46.5 x 1,6, Slv | 1 | |
| 19 | T2012386 | Cush Drive Assy | 1 | |
| 20 | T2012360 | RUCKDAEMPFERNABE | 1 | |
| 21 | T2012400 | RUCKDAEMPFERGUMMI | 5 | |
| 22 | T3600155 | O-ring | 1 | |
| 23 | T2012620 | DISTANZSTUECK, LAGER | 1 | |
| 24 | T2012381 | Cush, Outer | 1 | |
| 25 | T3800150 | Lager | 1 | |
| 26 | T3600145 | Dichtung | 1 | |
| 27 | T2012614 | Flanged Sleeve,30 x 45 x 7.5 | 1 | |
| 28 | T3555034 | Conical Washer,35.5,51,5.3 | 1 | |
| 29 | T2012536 | Nut, M35, Slv | 1 | |
| 30 | T2015007 | 530 Chain,108L, Spares Kit | 1 | |
| 31 | T2015148 | KETTENSCHLOSS 530 | 1 | |
| 32 | T2010188 | Rear Sprocket,44T | 1 | |
| 33 | T3050265 | Bolt, Pan Hd, Shld, M8 x 32 | 6 | |
| 34 | T3350004 | Flanschmutter | 6 | |
| 35 | T2000516 | Balance Weight, Wheel, Black | - | |
| 36 | T2010576 | Split Collar | 1 | |
| 37 | T2010840 | Tapered Nut | 1 | |
| 38 | T3330933 | Screw, CSK, M6 x 60, Slv | 1 | |
| 39 | T2010960 | Finisher, Rear Wheel | 1 | |
| 40 | T2017135 | Chain & Sprocket Kit,108/44/17 | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
ACHTUNG: Teile aus Ersatzteilkatalogen werden extra für Ihr Fahrzeug bestellt. Es besteht daher kein ersatzloses Rückgaberecht.
Die Wiedereinlagerungsgebühr für zurückgesandte Bestellungen beträgt 25% des Warenwertes.
