Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

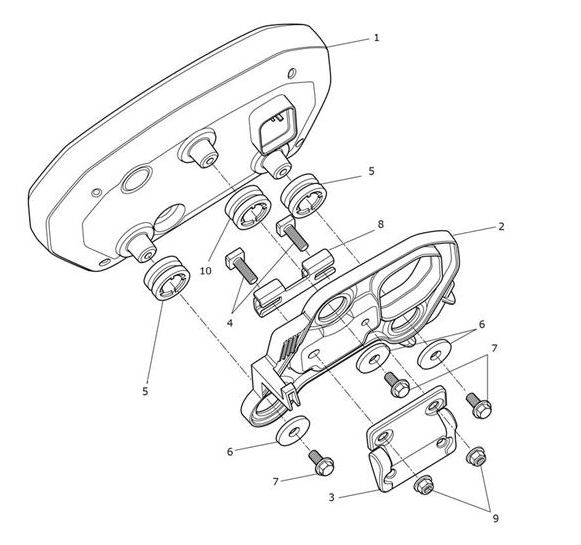

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 |  T2508461 | Instrument Pack, TFT, MPH UK | 1 | UK Only |
| 1 | T2508462 | Instrument Pack, TFT, MPH US | 1 | US Only |
| 1 | T2508463 | Instrument Pack, TFT, KMH EU | 1 | All Except UK, US & JP |
| 1 | T2508464 | Instrument Pack, TFT, KMH JP | 1 | JP Only |
| 1 | T2508460 | Instrument Pack, TFT, KMH CA | 1 | CA Only |
| 2 | T2702890 | Instrument Mount, Forged | 1 | |
| 3 | T2306464 | Hinge Assy, Friction | 1 | |
| 4 | T3100105 | Stud, M5 x 18, Slv | 2 | |
| 5 | T3020064 | Grommet, Instruments | 2 | > 909311 |
| 5 | T3020056 | Grommet, Instruments | 2 | 909312 > |
| 6 | T3551283 | Washer, M10,10.5x18x1.6, Slv | 3 | |
| 7 | T3330894 | Bolt, RHHF, M5 x 10 | 3 | |
| 8 | T2702889 | Hinge Mount, Plate | 1 | |
| 9 | T3350010 | Sich.mutter | 2 | |
| 10 | T3020063 | Grommet, Instruments | 1 | > 909311 |
| 10 | T3020056 | Grommet, Instruments | 1 | 909312 > |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
