ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

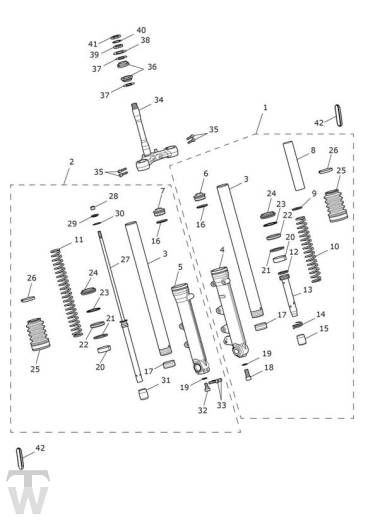

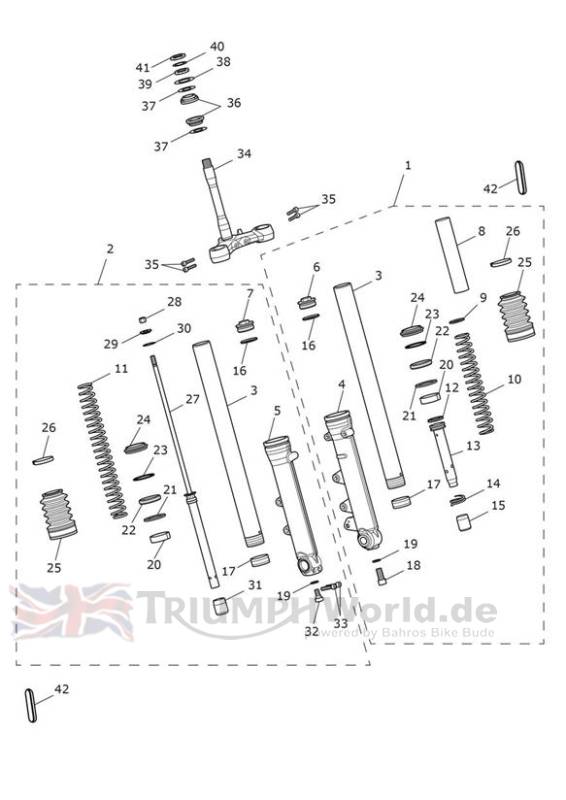

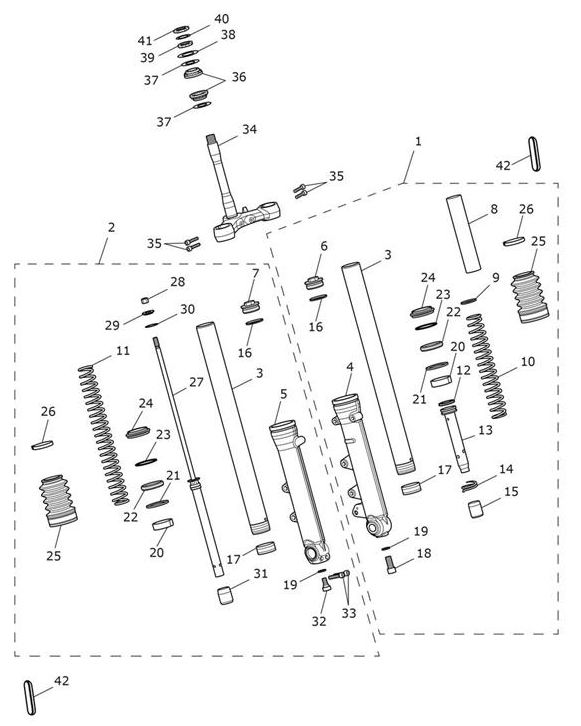

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2045780 | Stanchion Assy, LH | 1 | |
2 | T2045790 | Stanchion Assy, RH | 1 | |
3 | T2042272 | Fork Tube, Inner | 2 | |
4 | T2042278 | Casting, Fork, LH | 1 | |
5 | T2042271 | Casting, Fork, RH | 1 | |
6 | T2042255 | Fork Cap, LH | 1 | |
7 | T2042273 | Fork Cap, RH | 1 | |
8 | T2045737 | Spring Collar | 1 | |
9 | T2045664 | Washer, Spring | 1 | |
10 | T2042254 | Spring | 1 | |
11 | T2042240 | Spring, B | 1 | |
12 | T2042249 | O Ring | 1 | |
13 | T2042248 | Seat Pipe | 1 | |
14 | T2046745 | Rebound Spg | 1 | |
15 | T2045655 | Oil Lock Piece | 1 | |
16 | T2045666 | O Ring, End Cap | 2 | |
17 | T2041184 | Bush, Slider | 2 | |
18 | T2045657 | Bolt, M10 | 1 | |
19 | T2045656 | Washer, Copper | 2 | |
20 | T2041173 | Bush, Guide | 2 | |
21 | T2041688 | Sealing Washer | 2 | |
22 | T2045660 | Seal, Front Fork | 2 | |
23 | T2041690 | Oil Seal Stopper Ring | 2 | |
24 | T2041541 | Dust Seal | 2 | |
25 | T2042267 | Gaiter, Fork | 2 | |
26 | T2042268 | Clip, Fork Gaiter | 2 | |
27 | T2042235 | Damper Comp | 1 | |
28 | T2042243 | Locknut | 1 | |
29 | T2042252 | Spring Seat B | 1 | |
30 | T2042253 | Spring, Joint | 1 | |
31 | T2045019 | Oil Lock Piece | 1 | |
32 | T2042265 | Capscrew, Hex Skt Hd | 1 | |
33 | T3050073 | Hutschraube | 1 | |
34 | T2041812 | Lower Yoke Assembly | 1 | |
35 | T3050324 | Screw, Cap/Hd, M8 x 1.25 x 35, Slv | 4 | |
36 | T3800091 | Lager | 2 | |
37 | T3600234 | Dichtung, staubschutz- | 2 | |
38 | T2042138 | Cover, Headstock Bearing | 1 | |
39 | T2040301 | Adjuster Nut, M30, Lower | 1 | |
40 | obs T2041306 | Washer, Headstock | 1 | |
41 | T2040304 | ABSCHLUSSMUTTER, M 30 | 1 | |
42 | T2700332 | Rückstrahler | 2 | All Except BR, TH, IN |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
