ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

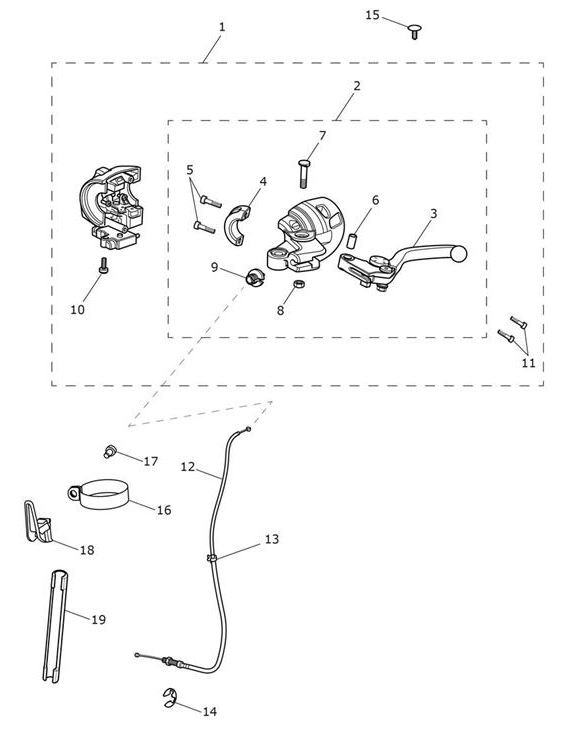

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
1 | T2041984 | Control Assy, LH, Cruise, DRL, Black | 1 | All Except CA, JP, US |
1 | T2041961 | Switchcube, Cruise, No DRL, Black | 1 | CA, JP & US |
2 | T2043127 | Clutch Lever Assy, Adjustable | 1 | |
3 | T2043128 | Clutch Lever, Ajustable | 1 | |
4 | T2043123 | Clamp, Handlebar | 1 | |
5 | T2046004 | SCHRAUBE | 2 | |
6 | T2046526 | COLLAR, CLUTCH LEVER | 1 | |
7 | T2046524 | BOLT, PIVOT | 1 | |
8 | T2046521 | MUTTER | 1 | |
9 | T2046520 | EINSTELLSCHRAUBE, KUPPLUNG | 1 | |
10 | T3331750 | Screw, Tx, M4 x 17.5, Slv | 1 | |
11 | T3330283 | Screw, Pan/Hd, TX, M4 x 20, Black | 3 | |
12 | T2041254 | Cable, Clutch | 1 | |
13 | T3700108 | Splint | 3 | |
14 | T3500207 | SICHERUNGSSCHEIBE AUSSEN 8 X 0.89 | 1 | |
15 | T3450114 | Button, Fir Tree, Dia 8-8.6 | 1 | |
16 | T3700342 | Clamp,47mm ID x 12mm Wide | 1 | |
17 | T3051055 | Screw, Cap/Hd, M5 x 10, Slv, Enc | 1 | |
18 | T3700340 | Cable Guide, M5 Thread | 1 | |
19 | T2042440 | Clutch Cable, Rubbing Strip, Moulding | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
