Produktbeschreibung
ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren
Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

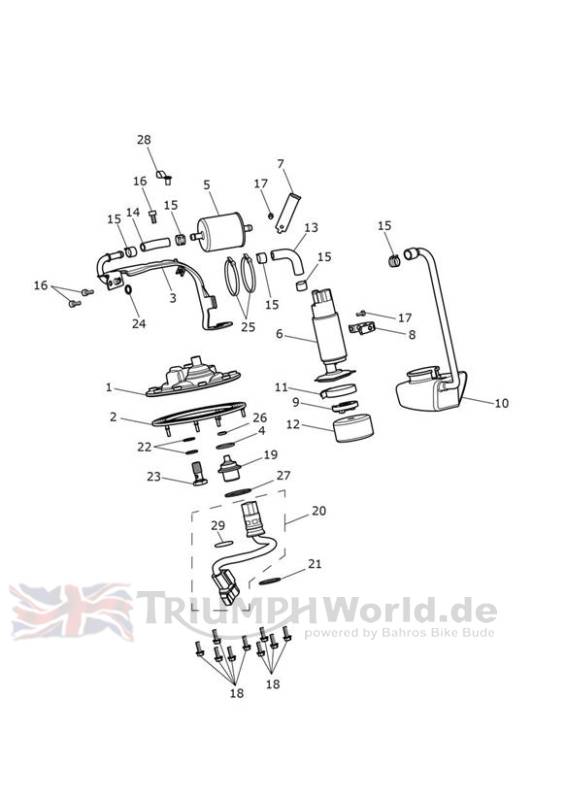

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]
| Lfd.Nr. | OEM-Details | Bezeichnung | Benötigt | Hinweise |
| 1 | T2402902 | Fuel Pump Plate | 1 | |
| 2 | T2401214 | Seal, Fuel Pump Plate | 1 | |
| 3 | T2408818 | Bracket, Fuel Pump | 1 | |
| 4 | T3601488 | O Ring, ID 21.9 x 2.6 | 1 | |
| 5 | T2407046 | Fuel Filter, Internal | 1 | |
| 6 | T1247556 | Fuel Pump, EFI, Square Strainer | 1 | |
| 7 | T2408815 | Bracket, Hose | 1 | |
| 8 | T1245555 | Strap, Retaining, Fuel Pump | 1 | |
| 9 | T1240846 | DAEMPFER, KRAFTSTOFFPUMPE | 1 | |
| 10 | T2401441 | Baffle, Fuel Pump | 1 | |
| 11 | T2102116 | Schl.schelle | 1 | |
| 12 | T2400224 | Filter, Fuel Pump Baffle | 1 | |
| 13 | T3620397 | Formed Fuel Hose, E25 | 1 | |
| 14 | T3620395 | Fuel Hose,45mm | 1 | |
| 15 | T3700089 | Schelle, schlauch- | 5 | |
| 16 | T3051062 | Screw, M6 x 12, Enc, Raw | 3 | |
| 17 | T3050308 | Screw, Cap/HD, M4 x 8 | 2 | |
| 18 | T3330892 | Bolt, RHHF, M5 x 15, S5041 | 9 | |
| 19 | T1241488 | Fuel Pressure Regulator, Ext | 1 | |
| 20 | T2401554 | Subharness, Pump Plate | 1 | |
| 21 | T3500078 | Circlip, Int Dia 81.4 x 1.2 | 1 | |
| 22 | T3550573 | WASHER, BANJO, M12 X 1.45 | 2 | |
| 23 | T1210258 | Bolt, Banjo, M12 | 1 | |
| 24 | T3600213 | O Ring, ID 9.8 x 1.9 | 1 | |
| 25 | T3700016 | Kabelbinder | 2 | |
| 26 | T3601469 | O Ring, ID 7.6 x 2.6 | 1 | |
| 27 | T3500111 | Circlip, Int,36 x 1.5 | 1 | |
| 28 | T3700091 | Schelle, kabel- | 1 | |
| 29 | T3600056 | O-ring | 1 |
Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)
LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts
obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
