Verkleidung links - Tiger 1200 XCx

ETK Bedienungshinweise:
- Teile anhand der laufenden Nummer aus dem Teilefiche in der Tabelle auswählen
- Artikelnummer aufrufen, um zu den Details zu gelangen und die entsprechende Menge in den Warenkorb zu legen
- [Zurück zur letzten Seite] Link benutzen, um zu dieser Teileliste zurückzukehren

Achtung:
- jede OEM-Nr. ist nur 1 Stück! > Menge muss im Warenkorb angepasst werden!
- Spalte |Benötigt| und |Hinweise| beachten! Hinweise zur VIN Trennung mit der eigenen FIN vergleichen!
- Verkleidungsteile (Neuteile) sind mit Dekor versehen und montagefertig
- bei Unsicherheit ob Teile passen, schreibt uns gern vorher eine Mail mit eurer Fahrgestellnummer

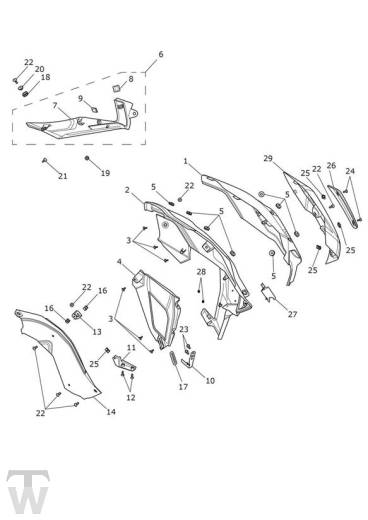

ET-Fiche vergrößern mit Klick aufs Bild:
- Bild weiter vergrößern = [STRG] & [+] / zoom in = [STRG] & [+]
- Bild wieder verkleinern = [STRG] & [-] / zoom out = [STRG] & [-]
- Größe zurücksetzen = [STRG] & [0] / reset zoom = [STRG] & [0]

Lfd.Nr.	OEM-Details	Bezeichnung	Benötigt	Hinweise
1	T2307268-NW	Panel, Tank, LH	1	Crystal White > 955859 All Except BR & > 955485 BR Only
1	T2307268-PG	Panel, Tank, LH	1	Jet Black > 955859 All Except BR & > 955485 BR Only
1	T2307268-HS	Panel, Tank, LH	1	Matt Khaki
1	T2307268-NK	Panel, Tank, LH	1	Pure White - 955860 > All Except BR & 955486 > BR Only
1	T2307268-LI	Panel, Tank, LH	1	Storm Grey - 955860 > All Except BR & 955486 > BR Only
2	T2308254-NW	Cover, Rad, LH	1	Crystal White > 955859 All Except BR & > 955485 BR Only
2	T2308254-PG	Cover, Rad, LH	1	Jet Black > 955859 All Except BR & > 955485 BR Only
2	T2308254-HS	Cover, Rad, LH	1	Matt Khaki
2	T2308254-NK	Cover, Rad, LH	1	Pure White - 955860 > All Except BR & 955486 > BR Only
2	T2308254-LI	Cover, Rad, LH	1	Storm Grey - 955860 > All Except BR & 955486 > BR Only
3	T3331436	Screw, S/Tap, Pan, Torx,4 x 11, PT	6
4	T2310020-PS	Duct, LH	1	Matt Jet Black
5	T3020003	Gummilager	8
6	T2309037	Seat Infill, Spares, LHS	1
7	T2309023	Seat Infill, Moulding, LHS	1
8	T2309034	Ribber Stand Off, Seat	1
9	T2303045	Rubber, Stand Off, Seat	1
10	T2303142	Bracket, Side Panel, LH	1
11	T2303187	Bracket, Tank Infill, LH	1
12	T3331414	Screw, S/Tap, Torx,5 x 16	2
13	T2306048	Bracket, Bodywork, Moulded	-
14	T2303739	Tank Infill, Mldg, LH	1
16	T3350129	Nut, Captive, M5	2
17	T3020390	Gummi	1
18	T3020031	Grommet; 11.8 x 2.5 x 10	1
19	T3020131	Grommet,9 x 2 x 6	1
20	T3010704	Sleeve, Flanged,5.3 x 9 x 6.5	1
21	T3331517	Screw, P/HD Tx, Shld, M6 x 16, S	1
22	T3330941	Screw, But/Hd, Skt, M5 x 16, Slv	7
23	T3331043	Screw, Pan/Hd, Tx, M6 x 12, Slv	2
24	T3332655	Screw, But/HD, M5 x 12. Slv	2
25	T3350161	Nut, Captive, M5	4
26	T2307168	Badge, Tank, LHS	1
27	T2309284	Badge,1200 XCX	1
28	T3551139	Washer, Retaining,3.18 x 9.50, Slv	2
29	T2307823	Finisher, Tank, LH	1

Bedeutung der Hinweise (VIN oder ohne Hinweis=Fahrzeugidentnummer / ENG=Motornummer)
> xxxxx bedeutet BIS Identnummer xxxxx (manchmal auch ohne > davor)
xxxxx > bedeutet AB Identnummer xxxxx (alle ab dieser Idennummer aufwärts)

LH bedeutet Left Hand / Links
RH bedeutet Right Hand / Rechts

obs (obsolete) bedeutet Wird nicht mehr produziert = Nicht mehr bestellbar.
